中国Pinos Elásticos Espirais de Cargas Pesadas
Os Pinos Espirais de Carga Pesada da SPIROL estão disponíveis em diâmetros que variam de 1,5 mm (0,062" ") a 20 mm (0,750" "). Os materiais padrão incluem Aço de Alto carbono, Aço Inoxidável 302/304 Níquel (Austenítico) e 420 Aço Inoxidável Cromo (Martensítico). Diâmetros maiores que 12 mm (0,500 "") estão disponíveis em Aço-Liga 6150.
A SPIROL inventou o Pino Espiral em 1948. Os Pinos Espirais estão disponíveis nas Cargas, Leve, Padrão e Pesada, para entregar a relação ideal entre força e flexibilidade necessárias para cada aplicação.Um pino muito rígido, dependendo da carga pode danificar o furo onde está instaldo por falta de flexibilidade. Já um pino muito flexível pode fadigar prematuramente dependendo da aplicação. O Pino Espiral com a combinação ideal de Força e Flexibilidade resultará em uma maior durabilidade do produto final onde ele está instalado.
Geralmente, os Pinos Espirais de Carga Pesada são recomendados para uso em materiais endurecidos onde as limitações do projeto restringem o uso de um Pino Espiral de Carga Padrão de diâmetro maior.
Assistência de Engenharia de Aplicação: Se desejar assistência na seleção do diâmetro e carga do Pino Espiral adequados para sua montagem, Solicite Suporte Técnico! Estamos aqui para ajudar!
Carga Pesada - Métrico
Os Pinos Espirais Métricos SPIROL de Carga Pesada estão em conformidade com a ISO 8748 e ASME B18.8.3M. Variando em diâmetro de 1,5 mm a 20 mm, oferecidos em Aço de Alto Carbono, Liga de Aço 6150 (para pinos de diâmetro acima de 16mm), Aço Inoxidável 302/304 Níquel (Austenítico) e Aço Inoxidável 420 Cromo (Martensítico).
Carga Pesada - Imperial
A SPIROL oferece Pinos Espirais de Carga Pesada em Polegadas (imperiais), em diâmetros que variam de 0,062 "(1/16) a 0,750" (3/4). Os materiais padrão da SPIROL incluem Aço de Alto Carbono, Aço Inoxidável Austenítico (Níquel) 302/304 e Aço Inoxidável Martensítico (Cromo) 420; bem como Liga de Aço 6150 para diâmetros de 0,625 "(5/8) e maiores. Pinos Espirais de Carga Pesada em Polegadas são fabricados em conformidade com a norma ASME B18.8.2.
Tipos Adicionais de Pinos Elásticos Espirais
Soluções Customizadas
Se você não conseguir encontrar o Pino Espiral de Carga Pesada no diâmetro, comprimento, material ou acabamento que você precisa, dentro de nossa linha de fornecimento padrão, ou se não tiver certeza de qual Pino Espiral é o mais apropriado para sua montagem, Solicite Suporte de Engenharia de nossa equipe e nós o ajudaremos a encontrar a solução mais econômica para sua aplicação.
Tecnologia de Instalação de Pinos
Além de uma ampla linha de componentes projetados para união e montagem, a SPIROL também oferece uma linha completa de Equipamentos de Instalação de Pinos criados para montar seus produtos de forma simples, rápida com qualidade e baixo custo. Nossas soluções de instalação variam de máquinas manuais a células de trabalho totalmente automatizadas com controle de processo estatístico e opções à prova de erros. Somos a única empresa do nosso seguimento que oferece a solução completa para montagem de seu produto.
Histórias de Aplicações de Sucesso

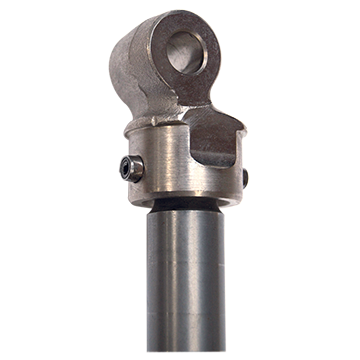

Pinagem do Eixo/Junta de Articulação da Transmissão Manual
DESAFIO DO CLIENTE:
O fabricante de um conjunto de articulação de transmissão manual solicitaram a recomendação do pino para unir a junta ao eixo. O pino deveria permitir a articulação do conjunto de forma justa e sem folga, a folga resultaria em solavancos ao trocar a marcha. Além disto, o pino estaria sujeito a alta carga de cisalhamento e fadiga devido à carga de torção na barra.
SOLUÇÃO SPIROL:
- A SPIROL recomendou um Pino Espiral de carga pesada, pois fornece flexibilidade suficiente para absorver choques e mudanças rápidas na carga para evitar danos aos furos da montagem, mas é rígido o suficiente para limitar o movimento e, assim, fornecer excelente resistência à fadiga.
- Os Pinos Espirais exercem força radial constante contra a parede do furo, pois são de auto-retenção e, portanto, não requerem nenhum mecanismo secundário para travá-los dentro do furo.
- A principal melhoria, foi que a folga do conjunto da transmissão manual foi significativamente reduzida em comparação com outros pinos testados.
Pino de Articulação da Cabeça da Chave Catraca Flexível
DESAFIO DO CLIENTE:
O fabricante de ferramentas manuais estava enfrentando problemas de retenção com um pino recartilhado usado na articulação da cabeça da chave catraca flexível. A chave catraca tinha garantia vitalícia e o fabricante estava preocupado com os custos da garantia, a satisfação do cliente e o impacto da baixa qualidade em sua marca.
SOLUÇÃO SPIROL:
- A engenharia da SPIROL constatou que a tolerância dos furos para montagem do pino estava maior que recomendado para utilização de pino sólido recartilhado. Quando o furo estava no limite superior da tolerância, havia apenas um único ponto de contato entre o pino ranhurado e a parede do furo. Isso limitou retenção adequada do pino no furo, possibilitando que o pino saísse do furo.
- O diâmetro de um pino recartilhado é maior do que o orifício no qual ele está instalado. Como o diâmetro não é flexível, o pino ranhurado requer o deslocamento do material do pino ou do orifício durante a instalação para retenção. O resultado é um encaixe por pressão com contato limitado entre os picos da ranhura do pino e a parede do furo.
- A SPIROL recomendou a substituição do pino recartilhado por um pino espiral de carga pesada, para maximizar a interferência e retenção ao longo do comprimento limitado de engate disponível.
- Apesar do diâmetro em estado livre de um Pino Espiral ser maior do que o furo, por ser flexível ele se comprime e se conforma ao diâmetro do furo na peça durante a instalação. Depois de totalmente instalado, o pino funciona como uma mola e o movimento de recuperação do diâmetro, gera uma força radial de retenção contra a parede do furo e, portanto, garantindo a autorretenção do pino.
- O Pino Espiral de carga pesada da SPIROL foi a recomendação adequada, garantindo sua retenção mantendo flexibilidade suficiente para absorver choques e carga excessiva para evitar danos ao furo. Isso garantiu o movimentação da articulação da chave com ajuste de posição, durante a vida útil pretendida do produto.

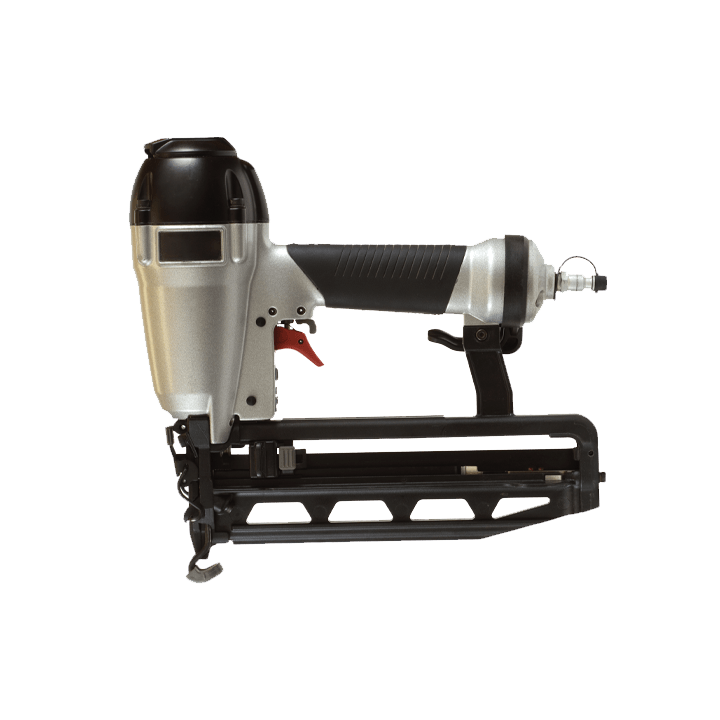

Pino Espiral para Montagem de Pistola de Pregos
DESAFIO DO CLIENTE:
Um fabricante de ferramentas elétricas estava tendo problemas para instalar um pino elástico com fenda composto em sua pistola de pregos pneumática. Eles estavam usando um pino elástico com fenda dentro outro pino com fenda (também conhecido como pino composto) para atender aos requisitos de alto cisalhamento e fadiga da aplicação. O processo de instalação para instalar um pino dentro de outro pino era difícil e demorava muito. O resultado foram altas forças de inserção, peças danificadas e dificuldade de remoção dos pinos elásticos com fenda para manutenção.
SOLUÇÃO SPIROL:
- A SPIROL projetou um Pino Espiral de carga extra pesada para atender à alta resistência ao cisalhamento e outros requisitos de desempenho do conjunto da pistola de pregos.
- O utilização de único pino espiral extra pesado em vez de dois pinos elástico com fenda (composto), simplificou o processo de instalação e as forças de inserção para instalar o pino único foram significativamente menores do que instalar o pino composto.
- Como os pinos espirais e os pinos elástico com fenda utilizam o mesmo diâmetro de furo recomendado, não foi preciso nenhuma modificação nos componentes da montagem para incorporar o pino recomendado.
- A utilização de Pino Espiral sem ranhura também possibilitou a fácil automatização do processo de montagem.
- Substituindo o pino com fenda composto por um único pino com mola espiral extra pesado, a produtividade foi aumentada e o custo total de montagem do componente foi reduzido.
