中国Pinos Elásticos Espirais
A SPIROL inventou o Pino Elástico Espiral e sua tecnologia de produção em 1948. Desde então, o Pino Espiral provou ser o Pino Elástico mais versátil do mercado. Facilmente reconhecido por sua seção transversal de 2 1/4 de voltas, os Pinos Espirais são retidos pela tensão radial que é gerada quando instalados no furo, sendo os únicos pinos com força e flexibilidade uniformes após a instalação. Mais do que fixadores, os Pinos Espirais SPIROL são elementos de absorção de choque que são componentes ativos e integrais de uma montagem. Os Pinos Espirais estão disponíveis em três diferentes cargas: Leve, Padrão e Pesado, para permitir que o projetista selecione a combinação perfeita entre Força e Flexibilidade, fornecidos em diferentes diâmetros para acomodar as mais diversas aplicações. Os Pinos Espirais SPIROL geralmente oferecem o menor custo de instalação na maioria das aplicações.
A SPIROL oferece Pinos Espirais métricos e em polegadas em uma variedade de materiais e acabamentos, com diâmetros variáveis entre de 0,8 mm / 0,031 "(1/32) e 20 mm / 0,750 ”(3/4). Escolha um nossos itens padrões ou aproveite as vantagens de nosso suporte complementar de Engenharia de Aplicação e permita-nos trabalhar com você para ajudar a determinar o Pino Espiral mais apropriado para sua aplicação!
Se for necessário Equipamento de Instalação, a SPIROL também oferece uma linha padrão de Equipamentos de Instalação de Pinos, manuais e automáticos para atender aos seus requisitos de montagem.
Tipos de Pinos Espirais
Pinos Espirais são comumente usados em aplicações de articulação/dobradiças, alinhamento, posicionamento, na união de engrenagens e eixos, enfim, são utilizados para prender dois ou mais componentes juntos.
A SPIROL oferece Pinos Espirais em três diferentes cargas, Leve, Padrão e Pesada, oferecendo à Força e Flexibilidade necessárias para cada aplicação. Um pino muito rígido, dependendo da carga pode danificar o furo onde está instaldo por falta de flexibilidade. Já um pino muito flexível pode fadigar prematuramente dependendo da aplicação. O Pino Espiral com a combinação ideal de Força e Flexibilidade resultará em uma maior durabilidade do produto final onde ele está instalado. De modo geral, os Pinos Espirais de Carga Leve são utilizados em peças de plástico e outros materiais macios, quebradiços ou finos; Os Pinos Espirais de Carga Padrão são Utilizados em peças fabricadas em aço-carbono e materiais não ferrosos, enquanto os Pinos Espirais de Carga Pesada são indicados para materiais endurecidos onde o espaço é limitado para o uso de um pino de Carga Padrão com diâmetro maior.
A SPIROL também oferece uma seleção de Pinos Espirais projetados para requisitos específicos de aplicações, como Estojos Cosméticos, Chaves-Canivete, Encosto de Cabeça de Bancos Automotivos, Transmissões, Travas de Cartão e Clipes Ejetores. Se um dos Pinos Espirais padrão SPIROL não atender às suas necessidades, nossos Engenheiros de Aplicação trabalharão com você para projetar um Pino Espiral personalizado para atender aos seus requisitos específicos.
Selecione uma das opções abaixo para obter informações mais detalhadas sobre os Pinos Espirais da SPIROL ou entre em contato conosco para obter nosso suporte técnico gratuito!
Não encontrou o que estava procurando?
Precisa de ajuda para escolher a solução de fixação mais adequada para sua aplicação? Os engenheiros especialistas da SPIROL irão revisar seus requisitos específicos e projetar o Pino Espiral com melhor custo benefício para atender às suas necessidades técnicas e comerciais. Deixe-nos ajudar!
Especificações
| Carga | Tipo de Material | Grau | Dureza, Vickers | Acabamentos |
|
M Padrão
H Pesada L Leve |
B Aço de Altp Carbono | UNS G10700 / G10740 C67S (1.1231) / C75S (1.1248) |
HV 420 - 545 |
K Simples/Oleado
T Zinco Eletrodepositado |
| W Aço-Liga | UNS G61500 51CrV4 (1.8159) |
HV 420 - 545 | ||
| D Aço Inoxidável Austenítico (Níquel) | UNS S30200 / S30400 18-8 (1.4310) |
Endurecimento por Encruamento | ||
| C Aço Inoxidável, Martensítico (Cromo) | UNS S42000 X30Cr13 (1.4028) |
HV 460 - 560 |
Descrição: CLDP / Diâmetro / Comprimento / Carga / Material / Acabamento
Exemplo: CLDP 8 X 32 MBK
Características e Benefícios

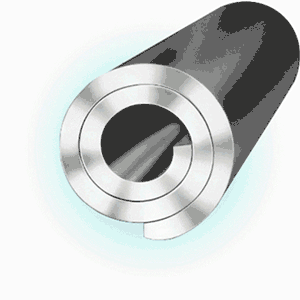

Apenas os Pinos Espirais utilizam o conceito de molal; um design de pino diferenciado e superior aos demais. As características exclusivas dos Pinos Elásticos Espirais da SPIROL não são encontradas em outros Pinos Elásticos ou Pinos Sólidos. Mais do que fixadores, os Pinos Espirais da SPIROL são elementos de absorção de choque que são componentes ativos e integrais de uma montagem. Existem outros métodos de fixação, mas quando o custo total de fabricação do produto, a qualidade e a vida útil são primordiais, os Pinos Espirais são a escolha certa.
Suas Características são:
- Absorção de choques e vibrações
- Força e Flexibilidade uniforme
- Distribuição de Tensão uniforme
- Chanfros Conformados
- Extremidades Perpendiculares
Vantagens:
- Tolerâncias de Diâmetro mais juntas
- Conforma-se ao furo
- Menor força de inserção
- Gama mais ampla de aplicabilidade, diâmetros e materiais

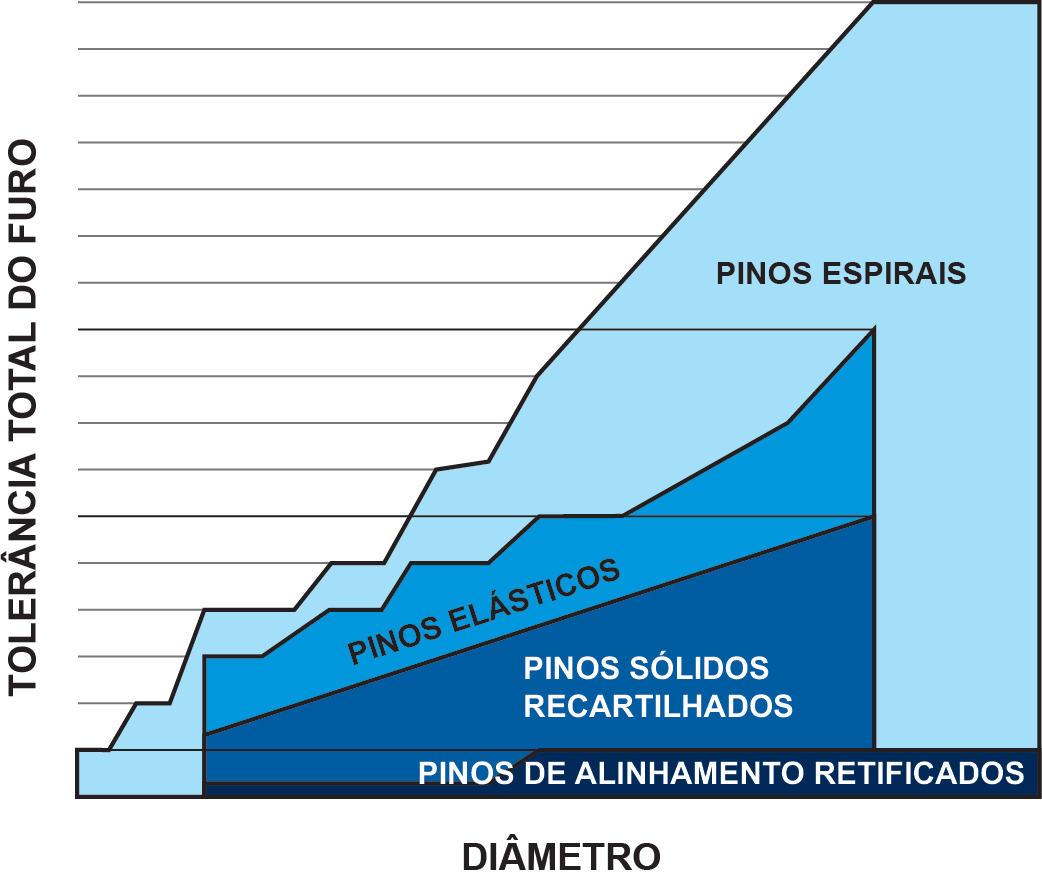

- Faixa de tolerância de furo mais ampla
- Retilineidade
- Alimentação automática
- Reutilizável
Considerações de Projeto
O SPIROL fornece guias de projetos e suporte complementar de Engenharia de Aplicação para ajudá-lo a projetar seu produto e atingir o resultado desejado tanto de desempenho como de tempo de vida útil.
As aplicações mais comuns de Pino Espirais, são:
- Pinos de Dobradiça / Articulação
- Pinos de Fixação
- Pinos de Alinhamento/ Posicionamento
- Pino de Fixação entre Engenagem e Eixo
- Pinos de Parada
- Restrição de Fluxo
- Reforço de Plástico
Aproveite o Suporte de Engenharia de Aplicação gratuito da SPIROL para ajudá-lo a selecionar o Pino Espiral adequado para atender aos seus requisitos de aplicação e montagem.
Tecnologia de Instalação de Pinos
Além de uma ampla linha de componentes projetados para união e montagem, a SPIROL também oferece uma linha completa de Equipamentos de Instalação de Pinos criados para montar seus produtos de forma simples, rápida com qualidade e baixo custo. Nossas soluções de instalação variam de máquinas manuais a células de trabalho totalmente automatizadas com controle de processo estatístico e opções à prova de erros. Somos a única empresa do nosso seguimento que oferece a solução completa para montagem de seu produto.
Estudos de Caso de Sucesso
Pino de Retenção em Válvula de Controle Hidráulica / Válvula Solenóide
DESAFIO DO CLIENTE:
Um fabricante de válvulas de controle hidráulicas, solicitou o suporte da Engenharia de Aplicação da SPIROL para recomendar um pino para reter uma esfera de retenção dentro de um conjunto da válvula e que é sujeito a cargas e choques longitudinais.
SOLUÇÃO SPIROL:
- A Engenharia de Aplicação da SPIROL recomendou que um pino espiral fosse instalado perpendicularmente à esfera de retenção para evitar que a esfera se soltesse.
- As características únicas do Pino Espiral forneceram a flexibilidade necessária para absorver as cargas de choque, e também garantir força suficiente para suportar os exforços gerados pela ação da válvula.
- O Pino Espiral da SPIROL atendeu a todos os critérios de desempenho exigidos pelo cliente e resultou em economia de componentes e custos de fabricação em comparação ao método de fixação mais tradicional (e caro) .
- Além de recomendar o pino de retenção mais econômico, a equipe de Engenharia de Aplicação da SPIROL também recomendou o dimensional dos diâmetros e comprimentos dos furos, tipo de material e acabamento apropriados para garantir que o conjunto funcionasse corretamente.

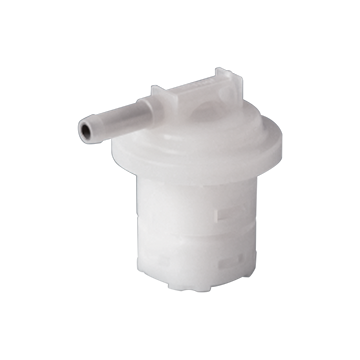

Reforço Duto do Recipiente Plástico do Evaporador de Combustível
DESAFIO DO CLIENTE:
Um fabricante de sistemas de combustível solicitou a ajuda da SPIROL, para estudar uma forma de reforçar o encaixe da mangueira do novo recipiente de plástico de evaporação de combustível. O componente de reforço tinha que se auto reter no duto, ser resistente ao ambiente agressivo e corrosivo e permitir que a fumaça fluísse livremente por seu interior.
SOLUÇÃO SPIROL:
- Após uma avaliação abrangente da aplicação, a Engenharia de Aplicação da SPIROL recomendou o utilização de um pino especial de aço inoxidável de carga leve.
- O pino espiral de carga leve, ao contrário de um pino elástico com fenda, não exerce força radial excessiva que poderia danificar as paredes do duto de plástico.
- Um pino espiral de aço inoxidável 302/304 de carga leve, elimina o risco de corrosão e a sua fina espessura da parede garante um maior diâmetro interno em relação a um pino elástico com fenda. Isso permitiu o volume funcional máximo requerido para o fluxo de fumaça através do centro do pino.
- As propriedades do Pino Espiral de carga leve fornecem ampla integridade estrutural, enquanto a flexibilidade evita que o duto de plástico se rache ou se deforme.

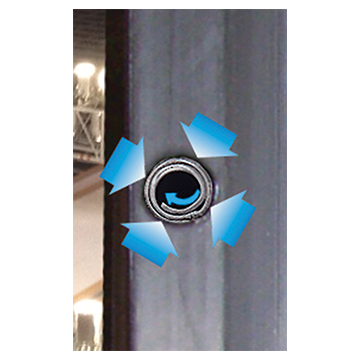

Pino de Retenção aplicado Montagem de Treliças e Iluminação de Palco
DESAFIO DO CLIENTE:
Um fabricante de sistemas de treliça usados para iluminação de palco e assentos de estádio contatou a SPIROL, para ajudar a selecionar um elemento de fixação adequado para travar os tubos de alumínio extrudado nos acopladores. Os pinos de fixação muitas vezes ficava sujeito a choques, vibrações e a montagem tinha requisitos de alta resistência.
SOLUÇÃO SPIROL:
- A Engenharia de Aplicação da SPIROL recomendou a utilização de Pino Espiral de aço inoxidável 420 por sua combinação de força superior e resistência à corrosão.
- Como os Pinos Espirais mantém a sua flexibilidade mesmo após a instalação, eles absorvem a carga dinâmica e protegem a integridade do furo para garantir a retenção dentro do conjunto de treliça.
- Pinos Espirais não precisam ser orientados para resistência como outros Pinos Mola, então a direção das altas cargas é irrelevante.
- Pinos Espirais podem ser removidos do furo sem danificar o conjunto. O mesmo pino pode ser reaproveitado no mesmo furo. Isso permite que a treliça seja montada e desmontada para uso em locais diferentes.
- A implementação do pino espiral recomendado da SPIROL atendeu a todos os requisitos de desempenho do fabricante e garantiu a integridade contínua da montagem da treliça.
Pino de Acionamento do Dispositivo Cirúrgico de Laparoscópia
DESAFIO DO CLIENTE:
Um fabricante de dispositivos médicos solicitou a assistência da SPIROL, para eliminar a dificuldade das altas forças de inserção, flexão do pino, danos a componentes e geração de detritos metálicos que eles tinham com a utilização de um pino sólido com recartilho usinado em CNC. Fragmentos de metal são totalmente inaceitáveis, uma vez que o dispositivo cirúrgico são utilizados dentro do corpo humano.
SOLUÇÃO SPIROL:
- Os Engenheiros de Aplicação da SPIROL concluíram que a causa raiz das altas forças de inserção, flexão do pino, dano ao subconjunto e geração de detritos metálicos eram devido à variação do diâmetro do pino sólido juntamente com o recartilhado do aço inoxidável 303 não endurecido, que era instalado em um eixo de aço inoxidável 416 endurecido.
- A SPIROL recomendou a substituição do Pino Sólido por um Pino Espiral de carga leve de aço inoxidável 420 endurecido que forneceu o equilíbrio ideal entre força e flexibilidade para a montagem deste dispositivo cirúrgico laparoscópico.
- A flexibilidade do Pino Espiral permite uma baixa força de inserção, mas com excelente retenção sem danificar os furos e gerar detritos
- O Pino Espiral de aço inoxidável 420 endurecido forneceu a resistência à corrosão necessária sem risco de ser danificado durante a inserção no eixo de aço inoxidável 416.
- Ao substituir o pino solido recartilhado usinado por um pino espiral de carga leve , o fabricante do dispositivo médico reduziu seus custos de montagem e resolveu todos os problemas anteriores.

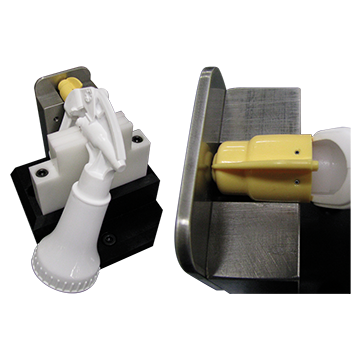

Tamperproof Retaining Pin in Molded Plastic Spray Bottle Nozzle
DESAFIO DO CLIENTE:
Um fabricante de bicos borrifadores de plástico usados na limpeza de restaurantes solicitou a ajuda da SPIROL, para desenvolver uma solução de pino de retenção "inviolável” para o seu bico borrifador de spray ajustável para que o volume de spray não pudesse ser ajustado resultando em muita ou pouca solução aplicada.
SOLUÇÃO SPIROL:
- Os Engenheiros de Aplicação da SPIROL recomendaram a utilização de pino espiral, e também definiram o dimensional do furo a ser feito através do bico, utilizando um pino para perfurar o plástico durante a instalação.
- Os chanfros perfeitamente conformados do Pino Espiral da SPIROL , possibilitam um diâmetro de furo de instalação reduzido ideal para plástico, enquanto o diâmetro maior do corpo do Pino Espiral se retém com segurança no interior da montagem.
- Os pinos espirais são montados no bicos através do Equipamento de Instalação Semi Automático de Pinos Modelo PR da SPIROL. O operador carrega o bico borrifcador no berço de fixação e ativa a máquina para instalar o pino. Nenhum ajuste da máquina é necessário durante a instalação.
- O Pino Espiral instalado oferece resistência rotacional e evita que o usuário final ajuste o volume do spray - tornando-o à prova de violação!
Desenvolvimento e Fornecimento Global
A SPIROL tem Engenheiros de Aplicação em todo o mundo para ajudá-lo em seus projetos, temos centros de manufatura cin ubstalações de última geração além de estoque em todo o mundo para simplificar a logística de entrega de seus pedidos.
Tem algum problema de fabricação que não consegue resolver? Nossos especialistas em engenharia adoram desafios. Recomendar soluções eficientes para os requisitos de sua aplicação é o que fazemos melhor. Ligue para nós ou preencha o formulário abaixo para entrar em contato conosco!
