中国Pinos Elásticos Espirais de Cargas Padrão
O PinoEspiral foi inventado pela SPIROL em 1948. A SPIROL oferece Pinos Espirais em três cargas, leve, padrão e pesada, para fornecer uma variedade de combinações de força, flexibilidade e diâmetros para acomodar diferentes materiais hospedeiros e aplicações. Pinos Espirais de Carga Padrão (às vezes chamado de Carga "Média") geralmente são recomendados para uso em montagens de aço não ferroso e macio pois fornecem a combinação perfeita de força e flexibilidade, ideal para estes tipos de materiais. Os Pinos Espirais de Carga Padrão, também são indicados para componentes fabricados em metais temperados quando há espaço suficiente para acomodar um pino com diâmetro maior capaz de suportar a força aplicada devido à sua característica de absorção de choques e vibrações.
Assistência de Engenharia de Aplicação: Se desejar assistência na seleção do diâmetro e carga do Pino Espiral adequados para sua montagem, Solicite Suporte Técnico! Estamos aqui para ajudar!
Carga Padrão - Métrico
Os Pinos Espirais Métricos SPIROL de Carga Padrão estão em conformidade com a ISO 8750 e ASME B18.8.3M. Variando em diâmetro de 0,8 mm a 20 mm, oferecidos em Aço de Alto Carbono, Liga de Aço 6150 (para pinos com diâmetro acima de 16mm), Aço Inoxidável 302/304 Níquel (Austenítico) e Aço Inoxidável 420 Cromo (Martensítico).
Carga Padrão - Imperial
A SPIROL oferece Pinos Espirais de Carga Padrão em Polegadas (imperiais), em diâmetros que variam de 0,031 "(1/32) a 0,750" (3/4). Os materiais padrão da SPIROL incluem Aço de Alto Carbono, Aço Inoxidável Austenítico (Níquel) 302/304 e Aço Inoxidável Martensítico (Cromo) 420; bem como Liga de Aço 6150 para diâmetros de 0,625 "(5/8) e maiores. Pinos Espirais de Carga Padrão em Polegadas são fabricados em conformidade com a norma ASME B18.8.2.
Tipos Adicionais de Pinos Elásticos Espirais
Soluções Customizadas
Se você não conseguir encontrar o Pino Espiral de Carga Padrão no diâmetro, comprimento, material ou acabamento que você precisa, dentro de nossa linha de fornecimento padrão, ou se não tiver certeza de qual Pino Espiral é o mais apropriado para sua montagem, Solicite Suporte de Engenharia de nossa equipe e nós o ajudaremos a encontrar a solução mais econômica para sua aplicação.
Tecnologia de Instalação de Pinos
Além de uma ampla linha de componentes projetados para união e montagem, a SPIROL também oferece uma linha completa de Equipamentos de Instalação de Pinos criados para montar seus produtos de forma simples, rápida com qualidade e baixo custo. Nossas soluções de instalação variam de máquinas manuais a células de trabalho totalmente automatizadas com controle de processo estatístico e opções à prova de erros. Somos a única empresa do nosso seguimento que oferece a solução completa para montagem de seu produto.
Histórias de Aplicações de Sucesso
Pinagem do Rotor no Eixo de Alumínio Bomba Naval
DESAFIO DO CLIENTE:
O fabricante da bomba estava tendo problemas com a falha por cisalhamento do pino de fixação do rotor (metal sinterizado) no eixo de alumínio de uma bomba marítima de serviço pesado. Eles precisavem de uma solução para montar tanto a bomba de serviço pesado quanto as bomba mais leves.
SOLUÇÃO SPIROL:
- Os Engenheiros de Aplicação da SPIROL verificaram que o projeto atual da furação do eixo e do rotor colocava o pino em flexão, o que enfraquecia a montagem do sistema.
- A SPIROL recomendou reduzir a folga entre o plano de cisalhamento para no máximo de 0,13 mm (0,005 "), isto foi realizado apenas eliminando o chanfro dos furos no eixo.
- Como o pino é instalado em um eixo de alumínio (metal macio), a SPIROL recomendou a utilização de um pino espiral de carga padrão. Por ter mais flexibilidade, o pino de carga padrão protege o furo, pois absorve as cargas gerada pelo movimento do rotor em relação ao eixo.
- Ao aplicar a recomendção da SPIROL, o cliente pode usar o mesmo pino em mais de uma bomba, reduzindo os custos de usinagem e do custo do pino. Essas economias de custo foram alcançadas com um aumento no desempenho de ambas as bombas
Pino Espiral para Montagem de Empilhadeira
DESAFIO DO CLIENTE:
Um fabricante de empilhadeiras lider de mercado entrou em contato com a SPIROL, solicitando a ajuda para resolver um problema que estavam enfrentando com os pinos elástico com fenda que estavam “enroscando” (intertravando) no processo de montagem das empilhadeiras, isto estava gerando ineficiência no processo de montagem.
SOLUÇÃO SPIROL:
- A SPIROL recomendou substituir os pinos elástico com fenda por pinos espirais de carga padrão. Como o pino espiral não tem fenda, os pinos espirais eliminaram os problemas de intertravamento, alémd de reduzir significativamente a força de inserção.
- A SPIROL também recomendou o uso de Punção de Instalação e um Martelo Pneumático para instalação, em vez de usar um martelo convencional para aliviar os problemas de esforço repetitivo.
- Pinos Espirais permitiram ao fabricante ampliar suas tolerâncias de furo, o que reduziu o tempo e o custo de processamento de fabricação.
- Em parceria com a SPIROL, o fabricante de empilhadeiras se beneficiou do uso de um elemento de fixação premium, e um processo de montagem mais rápido e seguro, além da economia de custos no processo de fabricação.
Pino de Alinhamento para Montagem Bomba de Óleo Automotiva
DESAFIO DO CLIENTE:
Um fabricante de bombas de óleo automotivo que tradicionalmente usava pinos sólidos para alinhamento e montagem, solicitou o suporte de engenharia da SPIROL para reduzir o custo total da montagem e a carga de instalação.
SOLUÇÃO SPIROL:
- A SPIROL recomendou o uso de Pinos Espirais de carga padrão para substituir os Pinos Sólidos na nova aplicação da bomba de óleo.
- A flexibilidade do Pino Espiral de carga padrão permite que o pino se comprima durante a instalação, como resultado, a força de inserção é muito menor do que os pinos sólidos rígidos.
- A flexibilidade do Pino Espiral também permite que o pino absorva tolerâncias de furos mais amplas do que os pinos sólidos rígidos. Isso reduz o custo de fabricação para preparar o furo, uma vez que o furo só precisa ser perfurado e não precisa ser com precisão de usinagem.
- Como o Pino Espiral é composto de 2 voltas e 1/4 de chapa de aço fina com centro oco, eles são significativamente mais leves do que os Pinos Sólidos.
- A substituição dos Pinos Guia Sólidos pelo Pino Espiral de carga padrão permitiu ao fabricante da bomba de óleo, reduzir o peso da montagem, diminuir as forças de instalação e reduzir o custo total de montagem.

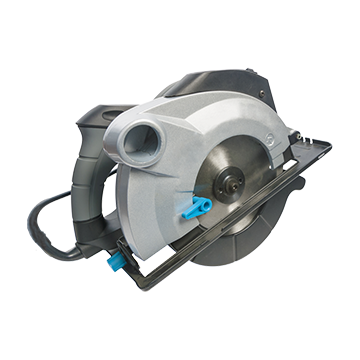

Pino da Articulação na Serra Circular
DESAFIO DO CLIENTE:
Um fabricante de ferramentas manuais e elétricas solicitou a assistência da SPIROL, para aliviar as altas forças de inserção do processo de montagem do pino na articulação da serra circular.
SOLUÇÃO SPIROL:
- A equipe de Engenharia de Aplicação da SPIROL constatou que o cilindro de pneumático do equipamento de instalação automática era subdimensionado e não conseguia gerar força suficiente para instalar totalmente o pino na peça.
- Com base no fato de que o pino da articulação tinha requisitos de baixo cisalhamento, a SPIROL recomendou a mudanção para um Pino Espiral de carga leve, reduzindo assim a força de inserção em aproximadamente 50%, sem que houvesse necessiddade de alteração no projeto original.
- A SPIROL também recomendou que o fabricante substituísse o pino guia falso cônico por um pino reto, para garantir que os orifícios estivessem alinhados durante todo o processo de montagem.
- Por fim, a SPIROL recomendou que o cliente substituísse o punção de inserção usado e gasto por um novo. O punção de inserção desgastados empurrarão apenas as espiras internas do Pino Espiral durante a instalação e resultando em forças de inserção mais altas.
Desenvolvimento e Fornecimento Global
A SPIROL tem Engenheiros de Aplicação em todo o mundo para ajudá-lo em seus projetos, temos centros de manufatura cin ubstalações de última geração além de estoque em todo o mundo para simplificar a logística de entrega de seus pedidos.
Tem algum problema de fabricação que não consegue resolver? Nossos especialistas em engenharia adoram desafios. Recomendar soluções eficientes para os requisitos de sua aplicação é o que fazemos melhor. Ligue para nós ou preencha o formulário abaixo para entrar em contato conosco!
