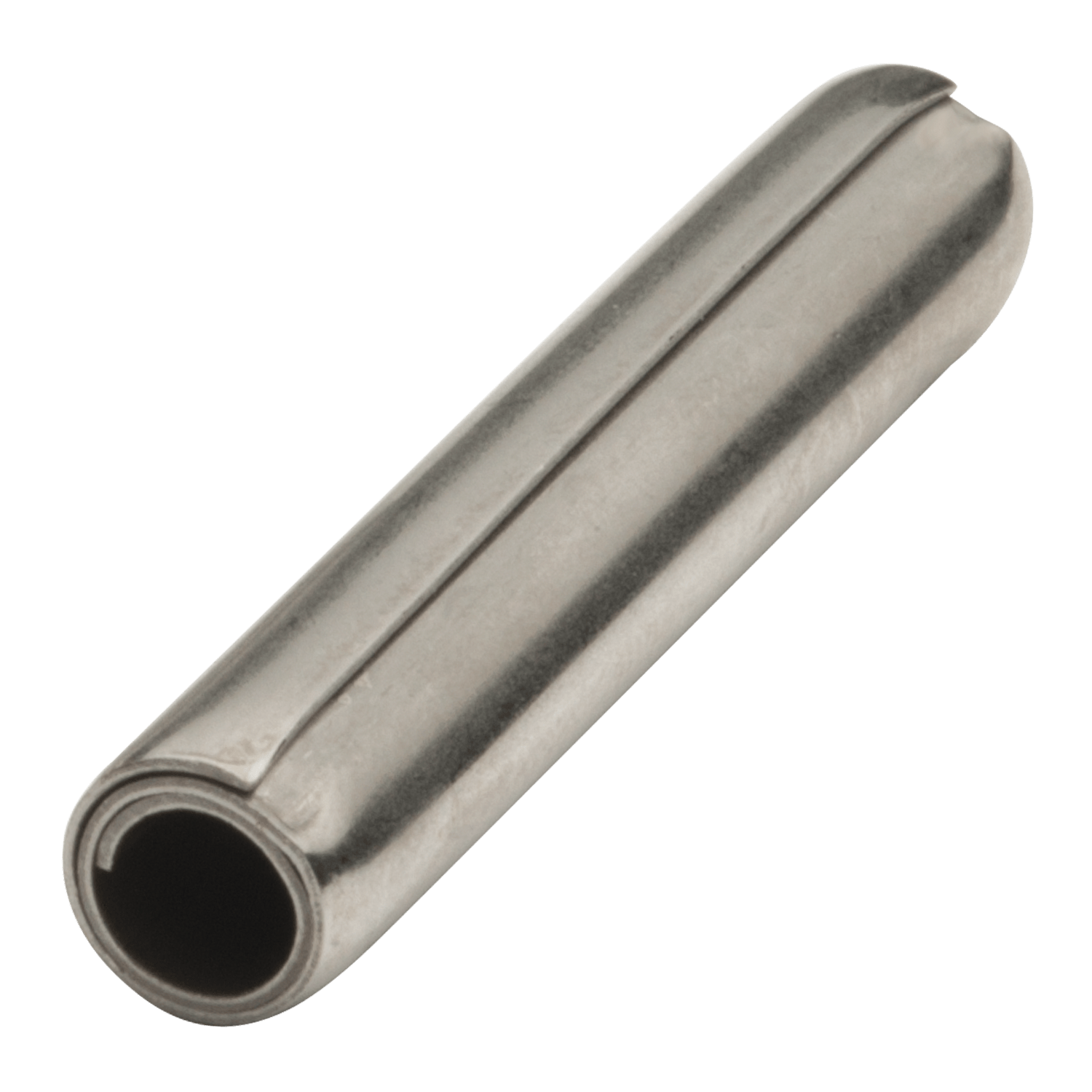

中国Pinos Elásticos Espirais de Cargas Leves
Os Pinos Espirais estão disponíveis nas Cargas, Leve, Padrão e Pesada, para entregar a relação ideal entre força e flexibilidade necessárias para cada aplicação. Seu design resulta na absorção de choque, amortecimento de cargas e vibrações proporcionando uma maior durabilidade do produto final onde ele está instalado.
Os Pinos Espirais de Carga Leve são geralmente recomendados para materiais macios, quebradiços ou finos, como plásticos, alumínio, peças fundidas, cerâmica e onde os furos estão localizados perto de uma borda do conjunto. Em situações não sujeitas a altas cargas, como quando usados exclusivamente para alinhamento ou como um eixo, os Pinos Espirais de Carga Leve são indicados devido à fácil instalação e baixa força de inserção.
Assistência de Engenharia de Aplicação: Se desejar assistência na seleção do diâmetro e carga do Pino Espiral adequados para sua montagem, Solicite Suporte Técnico! Estamos aqui para ajudar!
Carga Leve - Métrico
Os Pinos Espirais Métricos SPIROL de Carga Leve estão em conformidade com a ISO 8751 e ASME B18.8.3M. Variando em diâmetro de 1,5 mm a 8 mm, oferecidos em Aço de Alto Carbono, Aço Inoxidável 302/304 Níquel (Austenítico) e Aço Inoxidável 420 Cromo (Martensítico).
Carga Leve - Imperial
A SPIROL oferece Pinos Espirais de Carga Leve em Polegadas (imperiais), em diâmetros que variam de 0,062 "(1/16) a 0,312" (5/16). Os materiais padrão da SPIROL incluem Aço de Alto Carbono, Aço Inoxidável Austenítico (Níquel) 302/304 e Aço Inoxidável Martensítico (Cromo) 420. Pinos Espirais de Carga Leve em Polegadas são fabricados em conformidade com a norma ASME B18.8.2.
Tipos Adicionais de Pinos Elásticos Espirais
Soluções Customizadas
Se você não conseguir encontrar o Pino Espiral de Carga Leve no diâmetro, comprimento, material ou acabamento que você precisa, dentro de nossa linha de fornecimento padrão, ou se não tiver certeza de qual Pino Espiral é o mais apropriado para sua montagem, Solicite Suporte de Engenharia de nossa equipe e nós o ajudaremos a encontrar a solução mais econômica para sua aplicação.
Tecnologia de Instalação de Pinos
Além de uma ampla linha de componentes projetados para união e montagem, a SPIROL também oferece uma linha completa de Equipamentos de Instalação de Pinos criados para montar seus produtos de forma simples, rápida com qualidade e baixo custo. Nossas soluções de instalação variam de máquinas manuais a células de trabalho totalmente automatizadas com controle de processo estatístico e opções à prova de erros. Somos a única empresa do nosso seguimento que oferece a solução completa para montagem de seu produto.
Histórias de Aplicações de Sucesso
Pino do Gatilho do Grampreador Cirúrgico
DESAFIO DO CLIENTE:
Um fabricante líder de dispositivos cirúrgicos abordou a SPIROL , solicitando nosso Suporte Técnico de Engenharia para recomendar um pino espiral, para a ser aplicado na montagem do gatilho do grampeador cirúrgico para eliminar o problema de rachadura da base plástico.
SOLUÇÃO SPIROL:
- Os engenheiros da SPIROL recomendaram um pino espiral de carga leve, que foi projetado especificamente para montagens de peças de plástico para garantir o equilíbrio perfeito entre resistência e flexibilidade.
- Pinos espirais são fáceis de instalar e exercem baixa tensão no furo após a instalação, mas fornecem retenção excepcional.
- Além de recomendar o pino mais adequado, os engenheiros da SPIROL também recomendaram o dimensional adequado dos furos de instalação em para cada uma peças para garantir que o conjunto funcionasse corretamente ao longo de sua vida útil.
- O pino espiral da SPIROL eliminou o problema da rachadura na base de plástico, além de aprimorar a função do gatilho e a qualidade geral do grampeador cirúrgico.

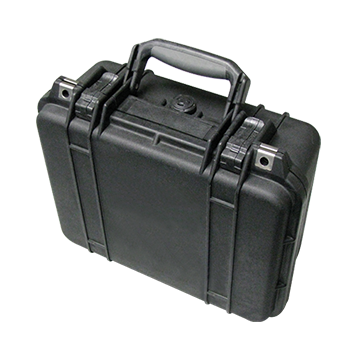

Pino em Dobradiça de Caixa de Proteção de Plástico
DESAFIO DO CLIENTE:
Um fabricante de caixas de proteção de plástico solicitou um pino alternativo para substituir dois pinos sólidos farpados que não mantinham a rigidez/fricção da dobradiça, além de não serem confiáveis e sair do buraco. Como os pinos não eram simétricos também não podiam ser facilmente orientados para alimentação automática.
SOLUÇÃO SPIROL:
- Os engenheiros da SPIROL recomendaram o Pino Espiral de carga leve projetados especificamente para uso em montagens de plástico.
- A flexibilidade dos Pinos Espirais de carga leve facilita a instalação e exerce uma força radial constante contra a parede do furo exercendo a retenção adequada.
- As características dos Pinos Espirais de carga leve alcançam um desempenho excepcional e mantêm o ajuste e a função desejados da dobradiça durante toda a vida útil da caixa de proteção de plástico.
- Os Pinos Espirais são simétricos, possuem extremidades quadradas bem definidas e não se interligam, portanto, são propícios para alimentação e montagem automáticas.
Pino em Articulação da Maçaneta da Porta Automotiva
DESAFIO DO CLIENTE:
Um fabricante de fechaduras automotivas estava usando um rebite tubular na articulaçao que unia a maçaneta de um automóvel à lingueta. Eles procuraram a SPIROL para ajudar a eliminar o ruído causados pelos rebites que eles estavm utilizando visto que todo ruído é inaceitável na indústria automotiva. Eles tentaram fixar o Rebite com maior interferência, porém o atrito causava rachaduras no plástico, e ainda aumentava o ruído.
SOLUÇÃO SPIROL:
- O Pino Espiral de Carga Leve da SPIROL é ideal para montagem em peças plásticas porque, à medida que é inserido, ele se flexiona e se ajusta ao furo. Isso protege a integridade do plástico durante a inserção, ao contrário de outros tipos de elementos de fixação que não oferecem a mesma flexibilidade.
- Como o Pino Espiral é auto-retido, ele dispensa a necessidade de operações secundárias como a instalação de clips, travas, porcas, etc. Isso consequentemente economiza tempo e reduz o custo total do processo.
- O efeito Mola dos Pinos Espirais absorve tensões e não transfere cargas ao plástico, resultando em uma maior durabilidade do produto.
- Por ter suas extremidades perpendiculares, não possuir fenda, e ser instalado com menor força de inserção, o Pino Espiral se torna uma opção mais fácil e simples para o processo de automatização.
Desenvolvimento e Fornecimento Global
A SPIROL tem Engenheiros de Aplicação em todo o mundo para ajudá-lo em seus projetos, temos centros de manufatura cin ubstalações de última geração além de estoque em todo o mundo para simplificar a logística de entrega de seus pedidos.
Tem algum problema de fabricação que não consegue resolver? Nossos especialistas em engenharia adoram desafios. Recomendar soluções eficientes para os requisitos de sua aplicação é o que fazemos melhor. Ligue para nós ou preencha o formulário abaixo para entrar em contato conosco!
