PolskaMolas Prato Pré-Empilhadas
A SPIROL oferece conjuntos de molas prato personalizados para atender às suas necessidades específicas, incluindo várias opções de embalagem, opções de marcação de peças e soluções de envio personalizadas.
A SPIROL fornece molas prato pré-empilhadas em configurações personalizadas (lubrificadas ou não lubrificadas), embaladas em plástico retrátil com uma aba perfurada para facilitar a utilização. Essas molas prato pré-empilhadas são entregues corretas, economizando tempo, evitando erros no processo de montagem e eliminando a sujeira associada à lubrificação das molas prato.
Assistência de engenharia de aplicação: A Engenharia de Aplicação da SPIROL ajudará você a determinar a configuração ideal do empilhamento de molas prato para atender aos requisitos específicos da sua aplicação. Para acionar a Engenharia de Aplicação da SPIROL, basta Solicitar Suporte de Engenharia ou entrar em contato com a unidade SPIROL mais próximo.
Você tem alguma aplicação que requer molas prato pré-empilhadas? Se você possui uma aplicação e gostaria de cotação, Solicite um Orçamento. Estamos aqui para ajudar!
Benefícios das Molas Prato Pré-Empilhadas
Precisão e consistência que economizam tempo:
A configuração precisa da pilha é garantida, eliminando o risco de configuração inadequada e perda de tempo resultante de retrabalho dispendioso.
Eliminar o tempo de montagem:
Cada pilha é acomodada de acordo com especificações do projeto, eliminando o tempo de manuseio, organização e montagem das molas de prato.
Lubrificação precisa e consistente:
Se for necessário lubrificação, a precisão e a aplicação uniforme são essenciais para o desempenho do empilhamento das molas prato. As molas prato pré-lubrificadas são fornecidas prontas para instalação imediata, ajudando a reduzir o tempo de montagem e a necessidade de lubrificação no local.
Embalagem da pilha totalmente personalizável:
As Molas Prato Pré-Empilhadas são configuradas e embaladas de acordo com os requisitos da sua aplicação. As personalizações incluem: material da mola prato, altura total da pilha e muito mais. Otimize sua embalagem para simplificar o manuseio, a instalação e o armazenamento durante a produção.
A instalação simples reduz os custos de montagem:
Cada pilha de molas prato chega pronta para ser instalada. Isso garante resultados previsível e consistentes na montagem final.
Os engenheiros de aplicação da SPIROL irão ajudá-lo do início ao fim!
Economize tempo, dinheiro e garanta a qualidade
Um dos componentes mais exigentes e complicados de construir em um ambiente de produção é a pilha de molas prato. Quando os fabricantes utilizam molas prato pré-empilhadas em vez de comprar molas prato individuais e empilhá-las internamente, eles conseguem economizar tempo e dinheiro facilmente, garantindo a qualidade da montagem final. Leia o Artigo Técnico completo: Como as molas prato pré-empilhadas ajudam os fabricantes a economizar tempo, dinheiro e garantir a qualidade.

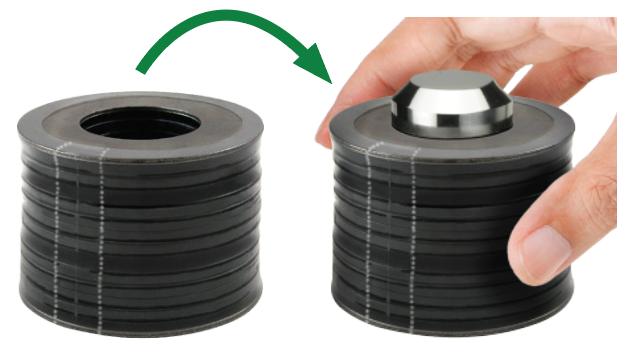

As molas prato pré-empilhadas chegam prontas para montagem
Entregues totalmente montadas para agilizar a instalação e reduzir o tempo de montagem.
Embalagem personalizada: soluções de embalagem personalizadas desenvolvidas em colaboração com você para garantir um transporte seguro e fácil manuseio.
Opções de marcação de peças:
- Indicadores direcionais para garantir a orientação correta durante a instalação.
- Marcas visuais na pilha de molas prato facilitam a confirmação clara e rápida da configuração adequada na hora da montagem.
Garantia de qualidade pré-verificada: cada pilha de mola prato passa por uma verificação de qualidade para confirmar a orientação correta e os requisitos personalizados de marcação e embalagem das peças antes do envio.
Embalagem e marcação de peças totalmente personalizáveis
As opções personalizadas incluem:
- Vários tipos de embalagem
- Opções de lubrificação
- Marcações de peças
- Flexibilidade para acomodar requisitos especiais
Especificações

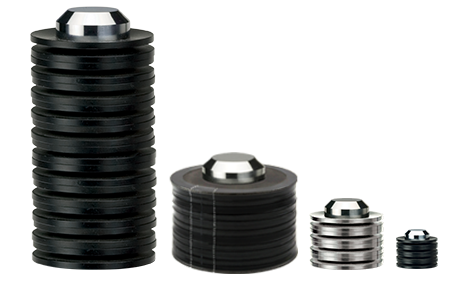

A SPIROL fabrica Molas Prato Pré-Empilhadas usando molas Prato produzidas de acordo com as normas DIN 16983. Elas variam em tamanho, desde miniaturas com 8 mm de diâmetro externo — ideais para mecanismos compactos ou de precisão — até grandes diâmetros de 200 mm, comparáveis em tamanho a flanges industriais padrão ou caixas de manômetros.
Entre esses extremos, oferecemos uma gama completa de tamanhos adequados para aplicações que vão desde instrumentos de precisão e componentes automotivos até equipamentos industriais pesados.
Molas Prato Produtos Fornecidos
Molas Prato Pré-Empilhadas
Para as aplicações existentes, ao solicitar um orçamento e envie para à SPIROL o desenho de configuração do empilhamento das molas prato, informe também a quantidade e outros requisitos, e a nossa equipe responderá rapidamente a você. Se você deseja obter ajuda para determinar o empilhamento mais adequado das molas prato para sua aplicação, solicite suporte de engenharia. Estamos aqui para ajudar!
Tipos Adicionais de Molas Prato
Precisa de Ajuda?
Os engenheiros de aplicação da SPIROL irão auxiliá-lo no projeto e seleção do empilhamento de molas prato mais adequado e econômico para se ajustar às suas restrições de espaço, e ao mesmo tempo que atendendo aos requisitos específicos da aplicação de força e deflexão. Nossa equipe experiente também pode configurar um empilhamento de molas prato menores e mais econômicas garantindo o mesmo desempenho de molas pratos maiores e mais caros. Nossos engenheiros também o ajudarão no desenvolvimento de empilhamento de molas prato especiais para atender aos requisitos de aplicações exclusivas. Isso inclui dimensões especiais, materiais, acabamentos, formas, shot peening, pre-set e empilhamento.
Histórias de Aplicações de Sucesso
Pilha de Molas Prato na Chave de Segurança de Sobrecarga de Guindaste
DESAFIO DO CLIENTE:
Um fabricante abordou a SPIROL para obter assistência no projeto de uma pilha de Molas Prato que ativariam um mecanismo de sobrecarga para um guindaste. O projetista tinha uma faixa específica para o funcionamento do guindaste, e as Molas Prato deveriam ativar o mecanismo de sobrecarga evitando o uso do guindaste em cargas acima de 2700kg (26,48kN). Os parâmetros de design do fabricante limitaram o diâmetro máximo da Mola Prato a 94 mm e uma altura de pilha de 150 mm.
Solução SPIROL:
- A equipe de Engenharia de Aplicação SPIROL determinou que (20) Molas Prato de Aço de Liga (51CrV4) (DSC 90 x 46 x 5 mm WR) empilhadas em série forneceriam os requisitos de força / deflexão nominais dentro das restrições físicas do projeto.
- Molas Prato empilhadas em série atuam de forma que a deflexão é uma única Mola é multiplicada pelo número de Molas, e a força se mantém a mesma força de uma única Mola.
- Para garantir que a pilha de Molas Prato teria o desempenho desejado nas condições mínimas e máximas de material, a avaliação da Engenharia da SPIROL incluiu o cálculo do desempenho da pilha de Molas Prato nos limites extremos da faixa de tolerância.
- No final, a pilha de Molas Prato recomendada atendeu a todos os requisitos de desempenho dentro das restrições físicas do projeto.
Molas Prato Empilhadas em Embreagem Mecânica para Furadeira de Impacto de Alta Resistência
DESAFIO DO CLIENTE:
O Engenheiro Chefe de uma importante empresa de ferramentas elétricas manuais contatou a SPIROL, para obter ajuda na determinação do melhor projeto de molas prato para uma nova furadeira de impacto de alta resistência, leve, compacta e portátil.
Solução SPIROL:
- A Engenharia de Aplicação da SPIROL desenvolveu duas molas prato especiais empilhadas em série para atender aos requisitos específicos de força e deflexão.
- As molas prato oferecem maior capacidade de carga em menos espaço em comparação com as molas helicoidais convencionais, o que permitiu ao projetista tornar a ferramenta mais compacta.
- Ao contrário das arruelas Belleville que são usadas principalmente em aplicações estáticas, as molas prato podem ser utilizadas em aplicações altamente dinâmicas, pois são previsíveis, confiavéis, e com longa vida útil.
- Ao trabalhar em parceria com a SPIROL e incorporar nossa recomendação, o cliente minimizou o dispendioso tempo de desenvolvimento e lançou com confiança sua nova furadeira de impacto de alta resistência.
Conjunto de Prensa de Perfuração
DESAFIO DO CLIENTE:
Os designs de ferramentas de puncionadeira de torre tradicionais utilizam molas helicoidais para facilitar o mecanismo de separação de uma matriz. Em uma prensa tradicional, a opção de tipo de material e espessura do material é limitada pela incapacidade das molas helicoidais de produzir uma grande força em uma distância curta. Quando este desempenho é necessário, as molas helicoidais terão um efeito negativo na qualidade do produto assim como no processo de fabricação.
Solução SPIROL:
- As Molas Prato SPIROL são capazes de fornecer uma força de remoção maior e mais consistente do que as molas helicoidais e requerem menos espaço quando empilhadas em série.
- Para entregar os mesmos resultados, as molas helicoidais devem ser sete vezes maior do que a pilha de Molas Prato.
- As pilhas de Molas Prato se tornaram um componente fundamental para o avanço das ferramentas de puncionadeira de torre.
Desenvolvimento e Fornecimento Global
A SPIROL tem Engenheiros de Aplicação em todo o mundo para ajudá-lo em seus projetos, temos centros de manufatura cin ubstalações de última geração além de estoque em todo o mundo para simplificar a logística de entrega de seus pedidos.
Tem algum problema de fabricação que não consegue resolver? Nossos especialistas em engenharia adoram desafios. Recomendar soluções eficientes para os requisitos de sua aplicação é o que fazemos melhor. Ligue para nós ou preencha o formulário abaixo para entrar em contato conosco!
