中国Molas Prato

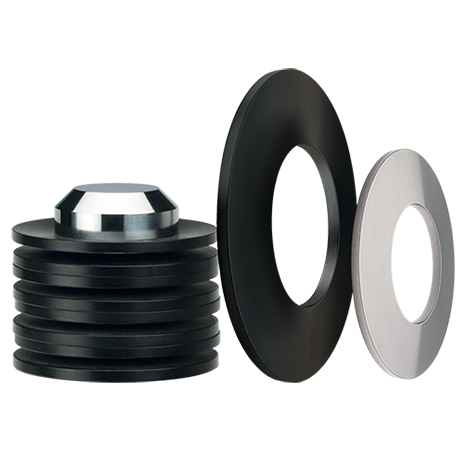

Molas Prato são componentes de precisão de formato cônico projetados para carregamento axial. As molas prato são freqüentemente incorretamente chamadas de molas belleville, arruelas Belleville ou simplesmente arruelas cônicas. As molas prato são únicas e diferem de outros tipos de molas porque as curvas de força / deflexão são consistentes e repetíveis, e a vida útil mínima à fadiga pode ser determinada com segurança (de acordo com os cálculos padronizados da DIN EN 16984 (anteriormente DIN 2092)). As molas prato podem ser carregadas estaticamente de forma contínua ou intermitente, ou submetidas dinamicamente a ciclos de carga contínua. As mola prato podem ser usados individualmente ou em multiplas pilhas, estando as molas prato empilhadas em paralelo, ou em série ou em combinação, para se obter a desejada característica de força-deflexão.
As molas prato são preferidas em relação a outros tipos de molas (como molas helicoidais, arruelas Belleville, molas Belleville e arruelas cônicas) quando usadas em aplicações críticas, como válvulas de segurança, mecanismos de embreagem e freio para elevadores e amortecedores para sistemas de tubulação industrial, devido a seus previsibilidade, confiabilidade e vida de útil (fadiga) incomparável.
As vantagens das molas prato em comparação com outros tipos de molas são as seguintes:
- Uma ampla gama de relação de carregamento/deflexão
- Alta capacidade de carga com pequena deflexão
- Economia de espaço - alta relação carga / altura
- Desempenho consistente sob cargas de projeto
- Maior vida útil à fadiga
- Amortecimento inerente, especialmente com empilhamento paralelo
- Flexibilidade na disposição da pilha para atender aos requisitos de sua aplicação
A SPIROL oferece a linha completa de Molas Prato DIN EN 16983 (anteriormente DIN 2093), Grupos 1 e 2 nas Séries A, B e C. Além dos tamanhos especificados DIN, a SPIROL estoca sua própria faixa de tamanhos padrão em diâmetros externos de 8mm a 200mm para atender às diversas necessidades dos clientes. As Molas Prato Padrão da SPIROL atendem a todas as especificações de material, de tolerância dimensional e de qualidade, conforme definido na DIN EN 16983 (anteriormente DIN 2093), além de apresentarem combinações de diâmetro e espessura que não estão incluídas na norma DIN.
A SPIROL também oferece uma linha de Molas Prato em Aço Inoxidável austenítico.
A SPIROL além das molas prato individuais, também fornece as molas prato pré-empilhadas em configurações personalizadas, embaladas em filme retrátil com abertura rápida para fácil montagem.
Selecione a partir da nossa ampla linha padrão ou entre em contato com o nosso suporte técnico da Engenharia de Aplicação, podemos trabalhar em parceria com você, para juntos determinarmos a Mola Prato ou o Empilhamento da Mola Prato mais adequado para a sua aplicação e necessidades de montagem!
Tipos de Mola Prato
As Molas Prato da SPIROL consistem em 1) Molas Prato conforme DIN EN 16983 (anteriormente DIN 2093), 2) As Molas Prato padrão da SPIROL vão dos diâmetros externos de Ø8mm a Ø200mm projetadas em torno dos cálculos padronizados de DIN EN 16984 (anteriormente DIN 2092), 3) Molas Prato de aço inoxidável austenítico e 4) Molas Prato pré-empilhadas.
Não encontrou o que estava procurando?
Precisa de ajuda para escolher a solução de fixação mais adequada para sua aplicação? Os Engenheiros de Aplicação da SPIROL irão estudar os requisitos específicos da sua aplicação e recomendar a Mola Prato mais econômico para atender às suas necessidades técnicas e comerciais. Deixe-nos ajudar!
Especificações
Materiais de alto carbono e liga de aço proporcionam excelente resistência e vida prolongada na maioria das aplicações. O revestimento padrão de fosfato de zinco e óleo fornece proteção adequada contra umidade. Estão disponíveis acabamentos de proteção mais eficazes, mas eles tendem a se desgastar em aplicações dinâmicas.
Acabamentos galvanizados devem sempre ser evitados. Fragilização por hidrogênio representa um risco grande para molas altamente carregadas com uma dureza acima de 40 HRC.
O aço inoxidável austenítico é uma boa opção para aplicações estáticas e de poucos ciclos. Ele fornece alta resistência e excelente proteção contra corrosão. Este material vai continuar a endurecer com o uso, logo, o ciclo de vida é limitado, entretanto ele apresenta boa resistência a deformação.
Para aplicações dinâmicas onde é necessária a proteção contra corrosão, recomenda-se o uso de aço inoxidável com endurecimento por precipitação. Este tipo de aço é quase tão forte quanto os materiais padrão da DIN e são bastante resistentes à corrosão.
Para temperaturas acima de aproximadamente 100°C (200°F), materiais padrão DIN podem começar a deformar ou enrijecer. Entre 150°C e 200°C (300°F a 400°F) os materiais perdem sua força e não são mais considerados viáveis. O aço inoxidável é um pouco mais resistente à temperatura, mas apenas até 300°C (575°F).
| PROPRIEDADE | GRUPO 1 | GRUPO 2 |
| ESPESSURA | <1,25mm | 1,25mm até 6mm |
| MATERIAL | B Aço Carbono C67S (1,1231) / UNS G10700 |
W Alloy Steel 51CrV4 (1,8159) / UNS G61500 |
| DUREZA | HV 425-510 (HRC 43-50) | HRC 42-52 (HV 412-544) |
| ACABAMENTO | R Fosfato de Zinco e Óleo | |
| SÉRIE A | De / t ≈ 18 | ho / t ≈ 0,4 |
| SÉRIE B | De / t ≈ 28 | ho / t ≈ 0,75 |
| SÉRIE C | De / t ≈ 48 | ho / t ≈ 1,3 |
| MATERIAL | D SAE 301 Aço Inoxidável Austenítico (X10CrNi18-8 No 1,4310 / UNS 30100) |
|
| ACABAMENTO | K Acabamento simples, não lubrificado | |
DESCRIÇÃO: DSC / De / Di / t / Material / Acabamento
EXEMPLO: DSC 25 x 12,2 x 0,7 BR
Considerações de Projeto
A SPIROL definiu considerações gerais de projeto para ajudar-los na seleção da Mola Prato e da configuração do empilhamento mais adequado para sua aplicação. Os principais fatores considerados na seleção da Mola Prato ou empilhamento são forças, tipo de trabalho, ambiente, ciclo de trabalho e vida útil necessária. A SPIROL oferece considerações de projeto para:
- Dimensionamento e Seleção
- Vida Útil por Fádiga
- Tipo de Materiais e Acabamento
- Orientações
Acesso para Considerações de Projeto de Mola Prato
A SPIROL oferece suporte de Engenharia de Aplicação para ajudá-lo a selecionar a Mola Prato ou o Empilhamento mais adequado para sua aplicação específica, e também para ajudá-lo a projetar a sua montagem para alcançar o desempenho desejado durante a vida útil do projeto. Sinta-se à vontade para entrar em contato conosco a qualquer momento para engajar nossa equipe de engenharia de aplicação!
Empilhamento
O empilhamento individual de Molas Prato fornece ao projetista:
- Uma ampla gama de possíveis combinações de força/deflexão;
- A habilidade de projetar aplicações de curva de carga específica - tanto progressiva quanto regressiva; e
- A oportunidade de projetar uma gama de características de amortecimento no projeto.

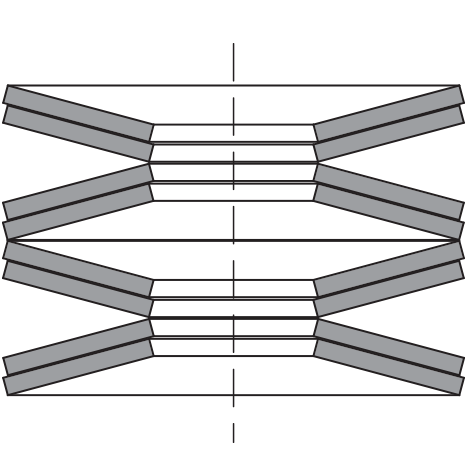

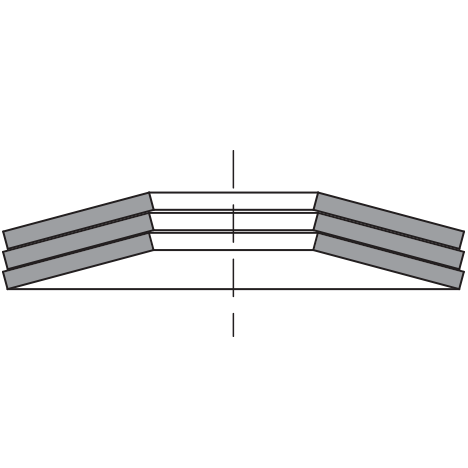

Métodos de Empilhamento
É necessário considerar o atrito entre as superfícies das molas paralelas. Uma tolerância razoável está entre 2 - 3% da força para cada superfície de deslizamento - uma força maior para carregamento e uma força menor para descarga. Molas em paralelo devem ser bem lubrificadas e sugere-se que o número de molas em um conjunto paralelo seja limitado ao máximo de 4 peças para reduzir o desvio das características e medidas. Molas em paralelo possuem características ampliadas de amortecimento próprio (histerese).
Montagem do Empilhamento
Normalmente é desejável que ambas as extremidades fiquem apoiadas na borda externa da mola. Com um número desigual de pares numa pilha, isto não é possível. Neste caso, a extremidade apoiada na borda externa deve ser organizada para estar na extremidade em que é aplicada a força - a extremidade móvel da pilha.
Histórias de Aplicações de Sucesso
Molas Prato Empilhadas em Embreagem Mecânica para Furadeira de Impacto de Alta Resistência
DESAFIO DO CLIENTE:
O Engenheiro Chefe de uma importante empresa de ferramentas elétricas manuais contatou a SPIROL, para obter ajuda na determinação do melhor projeto de molas prato para uma nova furadeira de impacto de alta resistência, leve, compacta e portátil.
Solução SPIROL:
- A Engenharia de Aplicação da SPIROL desenvolveu duas molas prato especiais empilhadas em série para atender aos requisitos específicos de força e deflexão.
- As molas prato oferecem maior capacidade de carga em menos espaço em comparação com as molas helicoidais convencionais, o que permitiu ao projetista tornar a ferramenta mais compacta.
- Ao contrário das arruelas Belleville que são usadas principalmente em aplicações estáticas, as molas prato podem ser utilizadas em aplicações altamente dinâmicas, pois são previsíveis, confiavéis, e com longa vida útil.
- Ao trabalhar em parceria com a SPIROL e incorporar nossa recomendação, o cliente minimizou o dispendioso tempo de desenvolvimento e lançou com confiança sua nova furadeira de impacto de alta resistência.
Molas Prato no sistema de Frenagem mecânica
DESAFIO DO CLIENTE:
Um fabricante de sistemas de freio acionados hidraulicamente, abordou a SPIROL para obter assistência no projeto de um sistema à prova de falhas confiável para fazer backup da montagem no caso de falha. Se uma vedação hidráulica estiver comprometida ou o cilindro hidráulico perder pressão por qualquer motivo, os freios falham. Sem um sistema adicional à prova de falhas, este projeto sozinho tem confiabilidade limitada.
Solução SPIROL:
- Molas Prato recomendadas pela SPIROL. Devido à sua previsibilidade, alta confiabilidade e durabilidade, as Molas Prato são mais indicadas em relação a todos os outros tipos de molas em aplicações críticas.
- Em circunstâncias normais, o sistema hidráulico mantém uma pressão constante nas molas prato empilhadas em série. Se a pressão não for mantida, a pilha de Molas Prato descomprime para acionar o mecanismo de frenagem.
- Uma mola de compressão ou helicoildal não é capaz de fornecer a força necessária (no espaço disponível) para acionar os freios.
- Nesta aplicação crítica, o desempenho e o nível de previsibilidade da Mola Prato melhora a qualidade do produto e garante a segurança geral.
Pilha de Molas Prato na Chave de Segurança de Sobrecarga de Guindaste
DESAFIO DO CLIENTE:
Um fabricante abordou a SPIROL para obter assistência no projeto de uma pilha de Molas Prato que ativariam um mecanismo de sobrecarga para um guindaste. O projetista tinha uma faixa específica para o funcionamento do guindaste, e as Molas Prato deveriam ativar o mecanismo de sobrecarga evitando o uso do guindaste em cargas acima de 2700kg (26,48kN). Os parâmetros de design do fabricante limitaram o diâmetro máximo da Mola Prato a 94 mm e uma altura de pilha de 150 mm.
Solução SPIROL:
- A equipe de Engenharia de Aplicação SPIROL determinou que (20) Molas Prato de Aço de Liga (51CrV4) (DSC 90 x 46 x 5 mm WR) empilhadas em série forneceriam os requisitos de força / deflexão nominais dentro das restrições físicas do projeto.
- Molas Prato empilhadas em série atuam de forma que a deflexão é uma única Mola é multiplicada pelo número de Molas, e a força se mantém a mesma força de uma única Mola.
- Para garantir que a pilha de Molas Prato teria o desempenho desejado nas condições mínimas e máximas de material, a avaliação da Engenharia da SPIROL incluiu o cálculo do desempenho da pilha de Molas Prato nos limites extremos da faixa de tolerância.
- No final, a pilha de Molas Prato recomendada atendeu a todos os requisitos de desempenho dentro das restrições físicas do projeto.

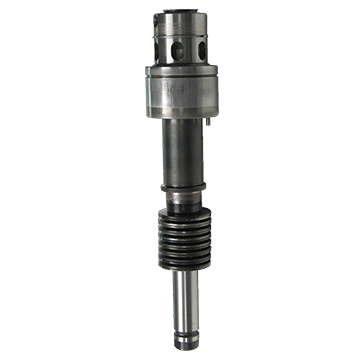

Molas Prato para Sistemas de Pinça em Máquinas CNC
DESAFIO DO CLIENTE:
Os fusos de máquinas de CNC são projetados para segurar uma peça quando ela é cortada no comprimento certo e depois acabada. O fuso usa uma pinça para liberar a peça quando concluída e, em seguida, prende uma nova peça. Quando a máquina é configurada, a força de fixação necessária para segurar cada peça na pinça deve ser calibrada com precisão para evitar que o produto acabado escorregue (se a força for muito baixa) ou seja esmagado (se a força for muito alta). Esta calibração depende da geometria e do material do produto final. Após a calibração, a qualidade do produto acabado depende de uma força de fixação consistente por milhares de ciclos de cada vez.
Solução SPIROL:
- Ao abrir a pinça, 16 Molas Prato SPIROL empilhadas em série são comprimidas por um cilindro hidráulico.
- Cada vez que a força do cilindro é liberada, as Molas Prato SPIROL fornecem uma força consistente para fechar a pinça na peça.
- As Molas Prato aplicarão de maneira confiável a quantidade necessária de força durante todo o tempo de vida útil do conjunto.

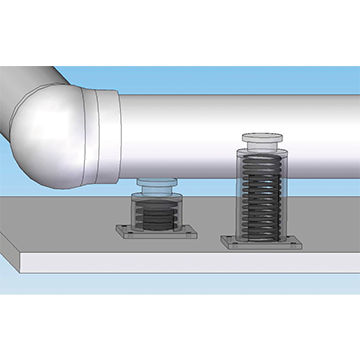

Molas de Prato como Suporte de Tubos Indústriais
Customer Challenge:
Conforme exigido pelo código ASME para tubulação de pressão, o projeto e a instalação adequada são essenciais para o desempenho e a segurança dos sistemas de tubulação. Os sistemas de tubos industriais são principalmente suportados por cotovelos de base. Embora esses suportes estáticos sejam usados para transportar peso, esses sistemas industriais requerem suportes dinâmicos para controlar cargas variáveis no sistema de tubulação. Por exemplo, conforme a temperatura do fluido dentro do tubo muda, o tubo se expande (quando quente) e se contrai (quando frio).
Solução SPIROL:
- As Molas Prato SPIROL foram escolhidas para fornecer suporte dinâmico no sistema de tubulação.
- As Molas Prato suportam o sistema mantendo uma pressão constante em qualquer temperatura. Essa consistência é transmitida à junta do tubo e é essencial para manter uma vedação adequada. Uma emenda bem vedada evita que os fluidos escapem e reduz os custos de manutenção.
- As Molas Prato SPIROL oferecem uma vantagem frente às molas helicoidais, proporcionando um deslocamento equivalente em uma fração do espaço. Em muitos casos, como por exemplo na flange inferior de um trocador de calor, essa economia de espaço é necessária.
