Montagem de Bomba de Filtro de Plástico

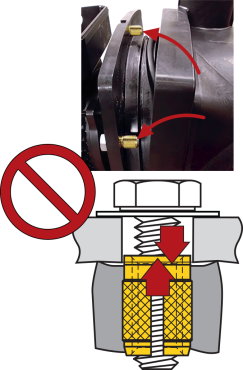

Um fabricante de bombas e válvulas entrou em contato com a SPIROL para obter ajuda com um problema em sua bomba de filtro. A bomba de filtro era constituída de uma tampa fixa ao corpo da bomba. Com a pressão interna e o torque aplicado, a unidade precisava resistir a 22 Nm. O fabricante estava utilizando Insertos de Expansão com parafusos M8 em plástico tipo polipropileno reforçado com 30% de fibra de vidro. Uma empresa subcontratada estava instalando manualmente cada Inserto no perímetro da aba do corpo da bomba. Entretanto, quando a pressão adequada era aplicada, os Insertos eram extraídos do corpo da bomba juntamente com os parafusos, resultando na abertura da tampa. O cliente estava procurando por uma solução eficiente e confiável para atender às suas especificações.

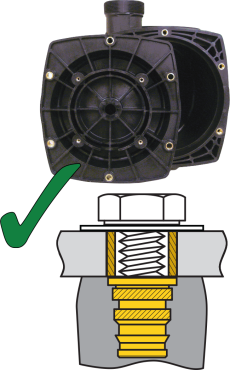

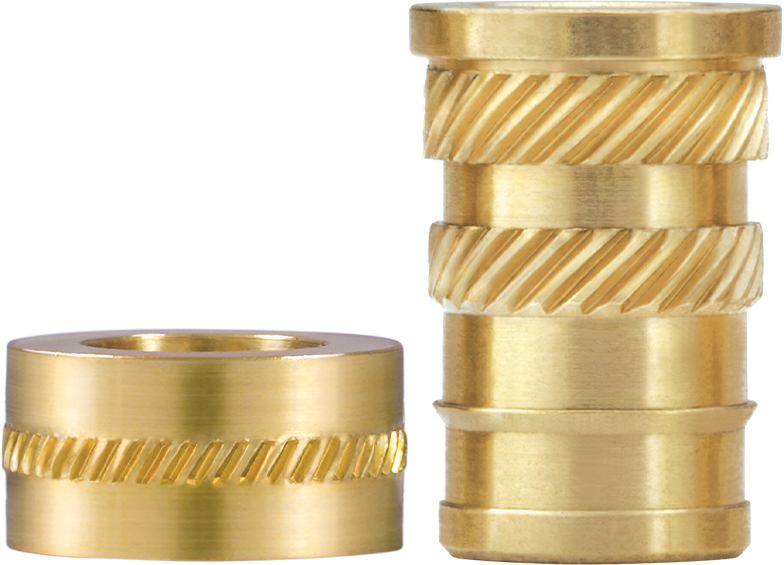

Após a revisão da aplicação, a Engenharia da SPIROL identificou que os diâmetros dos orifícios da tampa eram maiores que o diâmetro dos Insertos, criando portanto uma condição de “desencaixe” (ou jack-out). Foi recomendado que o cliente utilizasse os Insertos Térmicos com Cabeça, Série 20, combinados com os Limitadores de Compressão CL800. Este tipo de Inserto oferece maior facilidade de alinhamento e instalação com o benefício adicional de uma cabeça com maior superfície de contato para prevenir a ocorrência de desencaixe. Ele também apresenta maiores valores de resistência ao torque e à tensão de retirada se comparado com os Insertos de Expansão. Ainda, os Limitadores de Compressão oferecem uma adição de superfície de contato e protegem o plástico contra deformação durante toda a vida útil da unidade.

A SPIROL também sugeriu que o cliente utilizasse um Equipamento Pneumático de Instalação de Insertos Térmicos, modelo HP, para realizar a instalação dos Insertos.

Esta solução proporcionou um produto de alta qualidade e um processo de montagem eficiente, excedendo as exigências de desempenho da aplicação.

Suporte Complementar de Engenharia de Aplicação: O time de Engenharia SPIROL irá revisar os requisitos de desempenho de sua aplicação e trabalhar junto com sua equipe de desenvolvimento para recomendar a melhor solução de montagem com menor custo de manufatura.
