Espaçadores
Os espaçadores tubulares SPIROL são usados como espaçadores, buchas de distanciamento, luvas, eixos e pinos. Eles substituem opções de espaçadores mais caras como tubos de cortados, tubos e peças torneadas. Os espaçadores da SPIROL são conformados a frio em tubos de costura fechada a partir de tira laminada a frio. A economia de custo do componente é alcançada por meio de:
- A SPIROL utiliza tecnologia de produção própria, altamente flexível e eficiente.
- O projeto do espaçador tubular laminado da SPIROL tem tolerâncias que atendem aos requisitos de aplicações típicas para espaçar componentes uns dos outros. Isso evita tolerâncias desnecessariamente estreitas associadas às tecnologias de fabricação para produzir outros tipos de espaçadores mais caros, como tubos cortados, buchas usinadas, etc.

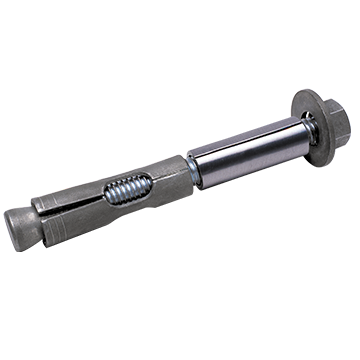

Uma aplicação típica para um espaçador tubular é separar dois componentes que são unidos por um parafuso, rebite ou eixo que passa pelo diâmetro interno do espaçador. O diâmetro interno do espaçador SPIROL é projetado para utilizar parafusos com folga de ajuste.
A SPIROL ofereça combinações padrão de diâmetros e comprimentos no catálogo de produtos, no entanto, comprimentos intermediários podem ser produzidos rapidamente, sem qualquer ferramenta especial, devido ao processo de manufatura de propriedade da SPIROL.

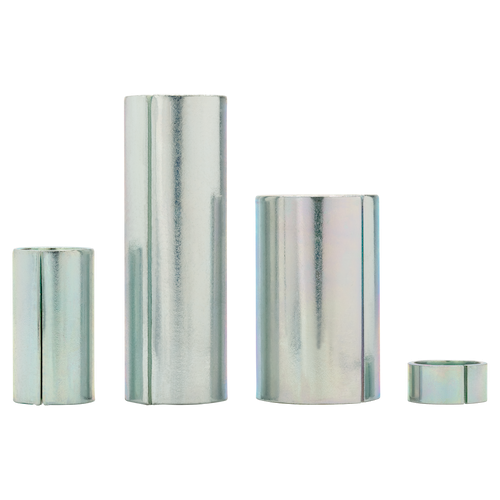

A linha padrão de Espaçadores Tubulares da SPIROL são fornecidos com dimensional métrico ou em polegadas, em uma variedade de diâmetros e comprimentos. A maioria dos diâmetros padrão está disponível com duas opções de espessura, parede padrão e parede pesada, para suportar a resistência de aplicação e requisitos do mancal.
- Os Espaçadores de Carga Padrão SP100 são normalmente usados em aplicações estáticas sem esforço externo agindo na união. Os Espaçadores de Carga Padrão SP100 estão disponíveis tanto no padrão métrico quanto em polegada em diâmetros de 3 mm a 20 mm / # 4 a 0,750 " em aço de baixo carbono e com revestimento anticorrosivo ArmorGalv®. Os espaçadores de parede padrão SP100 também estão disponíveis em aço inoxidável austenítico e alumínio.
- Os Espaçadores de Carga Pesada SP150 têm maior resistência à compressão e superfície de contato adicional. A superfície de contato adicional é freqüentemente usada para evitar marcas de verificação ou entalhes quando o espaçador é fixado entre materiais macios. Os Espaçadores de Carga Pesada SP150 estão disponíveis tanto no padrão métrico ou em polegadas em diâmetros de 3 mm a 16 mm / # 4 a .750 " em aço de baixo carbono com revestimento anticorrosivo ArmorGalv®. Materiais e acabamentos adicionais estão disponíveis mediante solicitação.
Os benefícios em utilizar os espaçadores tubulares padrão da SPIROL são os seguintes:
- Custo reduzido e sem custo extra de ferramental - especialmente para aplicações de baixo ou médio volume.
- O amplo estoque de espaçadores tubulares padrão da SPIROL permite a pronta entrega e que seu estoque seja reduzido.
- Sem componentes em excesso ao final da produção.
- A ampla faixa de tamanho dos espaçadores tubulares padrão da SPIROL atende à maioria dos requisitos de aplicação e elimina a necessidade de peças personalizadas.
- O revestimento padrão dos espaçadores da SPIROL é o ArmorGalv®. ArmorGalv® é um revestimento de difusão térmica de liga de zinco que oferece mais de 1.000 horas de proteção em névoa salina e com cobertura de 100% da superfície do espaçador. Mais informações sobre os recursos e benefícios do revestimento de difusão térmica de zinco ArmorGalv®.
Assistência de engenharia de aplicação: Se desejar suporte técnico para a seleção do espaçador tubular adequado para sua montagem, solicite nosso suporte engenharia! Estamos aqui para lhe ajudar!
Tipos de Espaçadores
O diâmetro nominal dos espaçadores tubulares da SPIROL é projetado para que os parafusos passem pelo diâmetro interno do espaçador. Os espaçadores estão disponíveis em duas espessuras de parede, parede padrão e parede pesada, para atender aos requisitos de superfície de contato e a resistência estrutural de cada aplicação.
A SPIROL também oferece espaçadores projetados para aplicações específicas, como transportadores e portas de garagem, e espaçadores tubulares personalizados com diâmetros, comprimentos, materiais e acabamentos especiais, bem como configurações personalizadas para atender a requisitos exclusivos, estão disponíveis mediante solicitação.
Você sabe o que está procurando?
Precisa de ajuda para escolher a solução de fixação mais adequada para sua aplicação? Os Engenheiros de Aplicação da SPIROL irão estudar os requisitos específicos da sua aplicação e recomendar o Espaçador Tubular mais econômico para atender às suas necessidades técnicas e comerciais. Deixe-nos ajudar!
Material Padrão
Aço de Baixo Carbono
O aço de baixo carbono é o material mais econômico para a fabricação de espaçadores laminados, sem nenhum revestimento. Revestimentos e acabamentos adicionais podem ser aplicados ao aço de baixo carbono para melhorar a resistência à corrosão.
Acabamentos Padrão
Simples e Oleado
O acabamento padrão mais econômico é uma fina camada de óleo que proporciona resistência à corrosão durante o armazenamento e o transporte.
ArmorGalv®

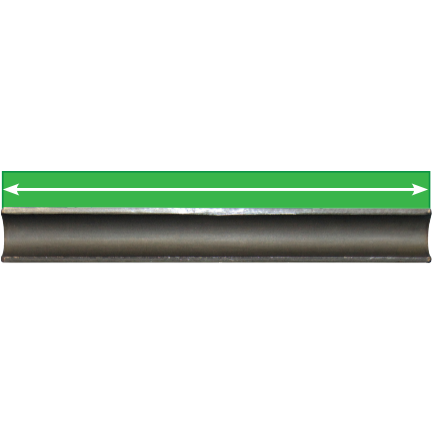

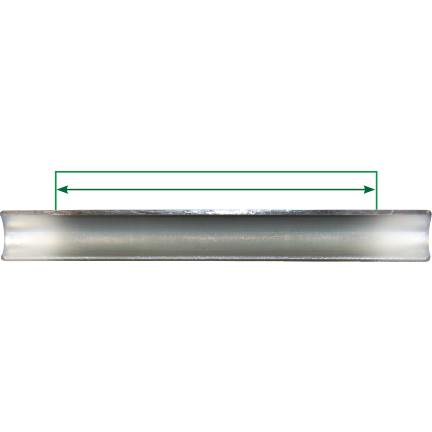

ArmorGalv® é um revestimento de liga de zinco aplicado através de termo difusão e é coberto pela norma ASTM A1059M-08 (2013). A SPIROL recomenda ArmorGalv® para espaçadores por muitos motivos; a principal delas é a deposição uniforme de revestimento em todas as superfícies da peça. Todas as superfícies do espaçador, diâmetro interno e externo são revestidos e protegidos. ArmorGalv® oferece mais de 1.000 horas de resistência à corrosão vermelha (metal base) e, por deixar a superfície ligeiramente porosa, permite a aplicação de tinta e outros revestimentos em montagem que requeirão pintura subsequente ou revestimento elétrico, etc. Comparado a alguns aços inoxidáveis , ArmorGalv® é um revestimento ideal para ambientes mais agressivos, como marítimo, automotivo, mineração e manufatura industrial.
A SPIROL é uma licenciada da ArmorGalv®, uma marca registrada da Distek N.A LLC
Material Especial
Aço Inoxidável Austenítico
O aço inoxidável austenítico oferece excelente proteção contra corrosão contra as condições ambientais normais. Suporta muito bem a água doce e as condições de atmosfera marinhas e é adequado para muitas outras condições industriais, incluindo ambientes ácidos.
Alumínio
O alumínio é leve, livre chumbo e tem resistência estrutural suficiente para muitas aplicações não críticas. O alumínio pesa 1/3 do peso do aço e não requer revestimentos complementares para proporcionar a proteção anticorrosiva necessária na maioria dos ambientes.
Zinco Galvanizado
Este acabamento consiste em uma camada de zinco eletrodepositado com espessura mínima de 5 μm (0,0002") com um revestimento superior de passivação trivalente transparente. A zincagem é usada principalmente para fins cosméticos, pois este acabamento produz uma aparência brilhante e prateada nas superfícies externas do espaçador.Também é comumente usada para evitar a corrosão galvânica. A principal desvantagem do zinco galvanizado nos Espaçadores é que a cobertura no diâmetro interno é limitada à extensão de alcance do revestimento dentro do diâmetro. Se a proteção contra corrosão atmosférica for necessária em toda a peça, deve-se considerar usar ArmorGalv® em vez do revestimento de zinco.
Histórias de Aplicações de Sucesso

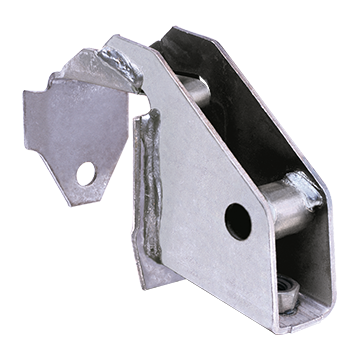

Espaçador Metálico no Suporte da Estrutura de Chassis Automotivo
DESAFIO DO CLIENTE:
Um fabricante de chassis automotivos estava originalmente usando tubos cortados como espaçadores para apoiar duas placas em um conjunto de extremidade dianteira automotiva. O tubo foi cortado no comprimento adequado, colocado entre as duas placas e, em seguida, soldado no lugar. No processo de corte do tubo no comprimento certo, são geradas rebarbas na parte interna do tubo. Para atender aos requisitos de qualidade, se fazia necessário um processo adicional para remoção das rebarbas, o que gerava custos. O fabricante procurou a SPIROL em busca de uma solução mais econômica.
SOLUÇÃO SPIROL:
- A Engenharia SPIROL recomendou um espaçador conformado com custos menores.
- Os Espaçadores Tubulares Laminados da SPIROL têm corte preciso, extremidades perpendiculares, portanto, nenhuma operação secundária é necessária para garantir uma peça sem rebarbas.
- O custo do tudo cortado (com a operação secundária para eliminar rebarbas) foi de $ 0,47 por peça. O preço do Espaçador SPIROL foi de US $ 0,17 por peça. Isso resultou em uma economia geral de $ 200.000 por ano.
- Substituindo o tubo cortado pelo Espaçador SPIROL, o cliente foi capaz de atender às expectativas de qualidade e desempenho e economizar mais de $ 200.000 por ano no custo da montagem do suporte.
Espaçador Metálico no Coxim do Escapamento
DESAFIO DO CLIENTE:
Um fabricante de componentes automotivos estava usando tubos cortados para evitar danos a um amortecedor de borracha usado para prender um silenciador ao chassi de um veículo. Durante o processo de corte do tubo no comprimento correto, sempre ficava uma rebarba na parte interna do tubo. Para remover as rebarbas, este fabriante precisou investir em um ferramental especial. Embora não tenha havido problemas de desempenho com o uso de tubos cortados, o fabricante perguntou à SPIROL se poderíamos ajudar a reduzir o custo da montagem.
SOLUÇÃO SPIROL:
- A Engenharia SPIROL recomendou o uso de um de nossos Espaçadores padrões.
- O processo de fabricação de Espaçadores da SPIROL possui uma tecnologia capaz de eliminar rebarbas, assim elimina a necessidade de um processo secundário.
- Os Espaçadores SPIROL oferecem o mesmo desempenho que tubos cortados, porém, por um custo menor.
- Como foi recomendado um Epsçador padrão, a SPIROL pôde fornecer amostras do estoque para o fabricante avaliar (gratuitamente).
- Se levarmos em consideração todo o custo de fabricação de um tubo cortado, na maioria das vezes o custo total é maior que o dobro de um Espaçador padrão SPIROL. Dependendo do consumo anual de peças, essa diferença pode significar uma redução de custo bastante significativa. No exemplo aqui demonstrado, o cliente economizou $ 15.000 por ano.
Espaçador Metálico em Sistema de Transportador
DESAFIO DO CLIENTE:
Um fabricante de transportadores procurou a SPIROL para ajudar-los a resolver um problema com a montagem do transportador. Eles decidiram em função do custo usar tubos de plástico, em vez de espaçadores metálicos, para separar os rolos das rodízios uns dos outros e das paredes do transportador. O engenheiro líder estava preocupado com a imagem que o produto teria usando a tubulação plástica quando a maioria dos outros fabricantes de transportadores usavam espaçadores metálicos. Ele não queria comprometer a qualidade da montagem ou a imagem percebida do produto, mas precisava atender aos objetivos de custo da empresa.
SOLUÇÃO SPIROL:
- Os engenheiros de aplicação da SPIROL ofereceram uma alternativa mais econômica em relação aos tubos de plástico, com a recomendação dos espaçadores metálicos para transportador da série CS100 da SPIROL.
- Além do preço competitivo em relação ao tubo de plástico, a linha de espaçador metálicos para transportador padrão da SPIROL ofereceu ao fabricante um produto de maior resistência.
- Ao usar um espaçador de aço galvanizado, o prazo de entrega foi reduzido pela metade em relação aos tubos de plástico feitos sob encomenda. A SPIROL também ofereceu pedidos mínimos de 1.000 peças e isso permitiu ao fabricante do transportador maior flexibilidade em seus padrões de pedido sem qualquer implicação de custo.
- O diferencial dos espaçadores para transportador CS100 da SPIROL se dá em função do processo de laminação, em que as peças são produzidas a partir de fitas de aço sem sucata ou aparas. Além disso, os espaçadores laminados padrão podem ser feitos em qualquer comprimento sem custo de ferramental.
- A parceria com a SPIROL possibilitou ao fabricante do transportador uma melhorar da qualidade da montagem e, ao mesmo tempo, controlar custos e estoque.

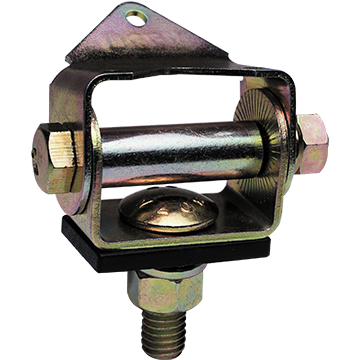

Espaçador Tubular Metálico em Dobradiças de Porta de Garagem
DESAFIO DO CLIENTE:
Um OEM que fabricava um conjunto completo de dobradiça para porta de garagem padrão americana, estava usando tecnologia de prensa para realizar a estampagem e outra para criar o espaçador que usavam. A tecnologia de impressão atingiu taxas de produção de aproximadamente 150 espaçadores por minuto. Conforme a demanda cresceu, novos acessórios e manutenção do equipamento foram necessário, cujo custo somava-se US $ 18.000. O cliente cojitava inclusive em repassar algumas ordens de produção para uma empresa terceirizada, dado o aumento significativo de demanda. Eles contataram a SPIROL para perguntar sobre nossos espaçadores padrões e saber se poderíamos oferecer uma solução de custo mais baixo.
SOLUÇÃO SPIROL:
- A SPIROL ofereceu uma linha de Espaçadores Tubulares projetados exclusivamente para uso em dobradiças de portas de garagem.
- Espaçadores de porta de garagem SPIROL são fabricados por meio de tecnologia de perfilagem que produz mais de 300 espaçadores por minuto. Isso era o dobro da taxa de produção do fabricante de dobradiça, portanto, o preço unitário era muito mais baixo do que seus espaçadores fabricados sob medida.
- Ao optarem pelo uso dos espaçadores SPIROL, o fabricante pode aproveitar de nosso estoque de espaçadores padrões a pronta entrega, economizou com a compra do espaçador em sí, eliminou a necessidade de investir em ferramental além de eliminar a necessidade de repassar as ordens de produção.
Desenvolvimento e Fornecimento Global
A SPIROL tem Engenheiros de Aplicação em todo o mundo para ajudá-lo em seus projetos, temos centros de manufatura cin ubstalações de última geração além de estoque em todo o mundo para simplificar a logística de entrega de seus pedidos.
Tem algum problema de fabricação que não consegue resolver? Nossos especialistas em engenharia adoram desafios. Recomendar soluções eficientes para os requisitos de sua aplicação é o que fazemos melhor. Ligue para nós ou preencha o formulário abaixo para entrar em contato conosco!
+55 19 3936 2701
