中国Buchas de Alinhamento
As Buchas de Alinhamento SPIROL foram desenvolvidas para atender os seguintes objetivos:
- Alinhar componentes de acoplamento,
- Eliminar a perfuração de um furo distinto para o parafuso,
- Proteger os parafusos das tensões de cisalhamento, e/ou
- Manter a integridade de junção
A SPIROL oferece três diferentes opções de Buchas de Alinhamento e Buchas de Alinhamento Elástica, cada uma delas projetadas para simplificar e reduzir os custos de fabricação.
O projeto tipo mola das Buchas de Cavilha DB100 e Cavilhas de Mola SD200 oferece economia de custo substancial sobre opções de alinhamento inflexíveis, pois o diâmetro flexível permite uma tolerância de furo maior e, portanto, elimina a necessidade de aprimorar o furo com precisão. Além disso, o design oco permite que um parafuso de fixação ou parafuso passe através do diâmetro interno, eliminando a necessidade de fazer um orifício separado.
Quando um alinhamento mais exato é necessário, um furo afiado de precisão é necessário junto com um pino retificado de precisão. As Cavilhas Retificadas GD100 da SPIROL são projetadas para serem substituições diretas das Cavilhas Retificadas padrão conforme a ISO 8734. As Cavilhas Retificadas GD100 atendem aos requisitos de alinhamento de precisão com economia de peso significativa em relação a um equivalente sólido.
Em caso de necessidade de um Equipamento de Instalação, a SPIROL também oferece uma linha abrangente de Máquinas de Instalação Manuais e Automáticas, para atender às suas necessidades de montagem.
Assistência de Engenharia de Aplicação: Caso queira ajuda na seleção da Bucha de Alinhamento/ Bucha de Alinhamento Elástica mais adequada para seu projeto, Solicite Suporte Técnico! Estamos aqui para ajudar!
Buchas de Alinhamento e Buchas de Alinhamento Elásticas
Buchas de Alinhamento de Precisão
Tipos de Buchas de Alinhamento / Buchas de Alinhamento Elásticas

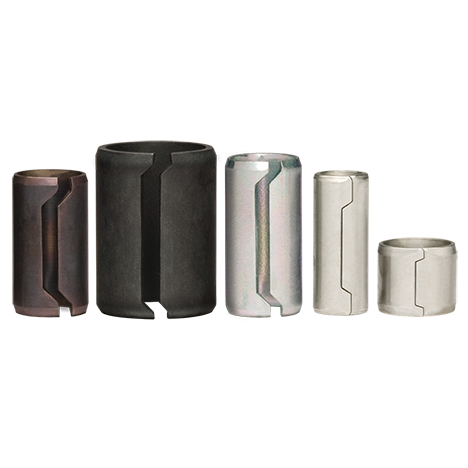

As buchas de alinhamento padrão da SPIROL incluem 2 modelos diferentes: Buchas de Alinhamento DB100 e Buchas de Alinhamento Elásticas SD200; Além das Buchas de Alinhamento Retificadas GD100, desenvolvidas para alinhamento preciso. As Buchas de Alinhamento DB100 foram projetadas para serem usadas em conjunto com parafusos, suas dimensões variam de 6 mm (0,250 ") a 16 mm (0,500"). As Buchas de Alinhamento Elásticas SD200 foram projetadas para uso em furos com diâmetros de 6 mm a 12 mm. As Buchas de Alinhamento Retificadas GD100 foram projetadas para serem usadas em furos de 6 mm a 16 mm.
Não encontrou o que estava procurando?
Precisa de ajuda para escolher a solução de fixação mais adequada para sua aplicação? Os Engenheiros de Aplicação SPIROL irão revisar seus requisitos específicos e projetar a Bucha de Alinhamento mais adequada para atender às suas necessidades técnicas e comerciais. Deixe-nos ajudar!
Especificações
| Séries | Tipo de Material | Grau | Acabamentos |
| DB100, SD200 | B Aço de Altp Carbono | UNS G10700 / G10740 C67S (1.1231) / C75S (1.1248) |
K Simples/Oleado |
| GD100 | F Aço de Baixo Carbono | UNS G10220 / C20C (1.0411) | K Simples/Oleado |
Outros materiais e acabamentos estão disponíveis dependendo dos requisitos da aplicação.
Descrição: BUSH / Diâmetro / Comprimento / Material / Acabamento / Séries
Exemplo: BUSH 10 X 25 BK DB100
Considerações de Projeto
A SPIROL tem critérios para projetar corretamente bucha de alinhamento, bucha de alinhamento elástica e bucha de alinhamento retificada para a sua aplicação, incluindo:
- Buchas para posicionamento permanente
- Fixação com posicionamento relativo entre componentes
- Furos precisos
- Furos de tolerância máxima
- Tolerância de linha centro
- Furos cegos e escalonados
- Integridade da união
Características e Benefícios
AÇÃO ELÁSTICA - O diâmetro da bucha é ligeiramente maior que o furo. A ação elástica da bucha permite sua instalação em furos fresados ou moldados, bem como sua adaptação ao diâmetro do furo. A bucha permanece auto retida uma vez que instalada.
JUNÇÃO ESCALONADA - A junção escalonada previne o travamento, tornando essas Buchas perfeitamente adequadas para o uso com sistemas de alimentação automática, eliminando a necessidade de separá-las durante a montagem manual.
JUNTA SECA - A junta das Buchas de Alinhamento Retificadas GD100 são secas, isto é, totalmente unidas, isso impossibilita que elas sejam utilizadas em sistemas automáticos de alimentação, visto que por não serem abertas, não há a possibilidade de umas enroscarem nas outras.
CHANFROS GUIA - O chanfro ao redor de toda a área periférica da Bucha foi projetado para facilitar a inserção e evitar o desbaste da Bucha durante a instalação.
DIÂMETRO INTERNO CONTROLADO - O diâmetro interno das Buchas de Alinhamento foi projetado para oferecer um espaço para a passagem do parafuso, fixando os componentes juntos de forma alinhada. Com isso, o parafuso fica isolado da carga de cisalhamento, aumentando a integridade da junção. Além disso, o custo para a realização de um furo distinto também é eliminado.
DIÂMETRO EXTERNO PRECISO - Diâmetros externos precisamente retificados mantêm um alinhamento extremamente preciso, com 20 µm.
DESIGN TUBULAR - O design tubular proporciona uma redução substancial do custo com relação aos Pinos de Alinhamento Sólidos e além disso permite a passagem de componentes adicionais como parafusos ou fluídos e gases caso necessário.
Aplicações Comuns de Buchas de Alinhamento e Alinhamento Elástica
Aplicaçãos comuns de buchas alinhamento e alinhamento elástica, incluem :
- Carcaças do Motor
- Tampas do eixo de comando do motor
- Conjuntos de Alojamento de Interruptores
- Coletores de Admissão
- Carcaças da Bomba de Óleo
Aproveite nosso suporte de engenharia de aplicação da SPIROL para ajudá-lo a selecionar uma bucha de alinhamento adequada para atender aos seus requisitos técnicos e comerciais.
Tecnologia de Instalação de Buchas de Alinhamento
Além de uma ampla linha de componentes projetados para união e montagem, a SPIROL também oferece uma linha completa de Equipamentos de Instalação de Pinos criados para montar seus produtos de forma simples, rápida com qualidade e baixo custo. Nossas soluções de instalação variam de máquinas manuais a células de trabalho totalmente automatizadas com controle de processo estatístico e opções à prova de erros. Somos a única empresa do nosso seguimento que oferece a solução completa para montagem de seu produto.
Histórias de Aplicações de Sucesso
Bucha de Alinhamento de Precisão em Bloco de Motor
DESAFIO DO CLIENTE:
Um fabricante lider no segmento automotivo contatou a SPIROL para uma solução econômica para alinhar com precisão a montagem do bloco inferior do motor com o bloco do motor superior.
SOLUÇÃO SPIROL:
- As buchas retificadas GD100 da SPIROL são usadas quando é necessário garantir uma tolerância restrita de alinhamento em relação aos pontos de montagem, pois mantêm o alinhamento crítico dentro de 20 µm.
- Como a bucha retificada GD100 é vazada, ela pesa menos do que 50% quando comparado com um pino sólido retificado.
- A recomendação da SPIROL resultou em mais de USD 100.000 em economia de custo anual em comparação com outras opções de alinhamento existentes.
Desenvolvimento e Fornecimento Global
A SPIROL tem Engenheiros de Aplicação em todo o mundo para ajudá-lo em seus projetos, temos centros de manufatura cin ubstalações de última geração além de estoque em todo o mundo para simplificar a logística de entrega de seus pedidos.
Tem algum problema de fabricação que não consegue resolver? Nossos especialistas em engenharia adoram desafios. Recomendar soluções eficientes para os requisitos de sua aplicação é o que fazemos melhor. Ligue para nós ou preencha o formulário abaixo para entrar em contato conosco!
